Zeitrelais, Verzögerungsschalter, Zeitverzögerungsrelais, Relais

Zeitrelais sind elektrische Geräte, die eine zeitverzögerte Schaltung von elektrischen Signalen ermöglichen. Sie dienen dazu, die Aktivierung oder Deaktivierung von elektrischen Geräten oder Schaltkreisen zu verzögern. Mit einem integrierten Timer oder einer Verzögerungsschaltung können sie in verschiedenen Anwendungen eingesetzt werden, wie zum Beispiel in der Steuerung von Beleuchtungssystemen, der Sicherheitssteuerung von Maschinen oder der Automatisierung industrieller Prozesse. Durch den Einsatz von Zeitrelais können Energiesparmaßnahmen umgesetzt und die Sicherheit und Effizienz bei der Steuerung von Maschinen erhöht werden, um unerwünschte Ergebnisse zu vermeiden und Arbeitsabläufe zu optimieren.

Zeitrelais zur zeitgesteuerten Einschaltung eines Verbrauchers aktivieren den angeschlossenen Verbraucher erst nach Ablauf einer festgelegten Verzögerungszeit und schalten ihn nach einer bestimmten Zeitdauer automatisch wieder ab. Verzögerungsrelais kommen zum Einsatz, wenn eine zeitgesteuerte Verzögerung bei der Aktivierung von elektrischen Geräten oder Schaltkreisen erwünscht ist. Dies bedeutet, dass der Verbraucher erst nach Ablauf der Verzögerungszeit aktiviert wird, nachdem der Schalter oder die Steuerung betätigt wurde.

Universalversorgte Zeitrelais sind unabhängig von der Art der Stromversorgung und können sowohl mit Wechselstrom (AC) als auch mit Gleichstrom (DC) betrieben werden, was ihren Einsatz in verschiedenen Umgebungen und Anwendungen ermöglicht. Zeitrelais für 230V AC hingegen werden ausschließlich mit einer Netzspannung von 230 Volt betrieben. Sie erzeugen eine zeitgesteuerte Verzögerung zur Aktivierung oder Deaktivierung von Verbrauchern und können auch als Schalter verwendet werden, um zwischen zwei Schaltkreisen umzuschalten. Dabei bestimmt die Verzögerungszeit des Relais die Dauer zwischen den Umschaltvorgängen.

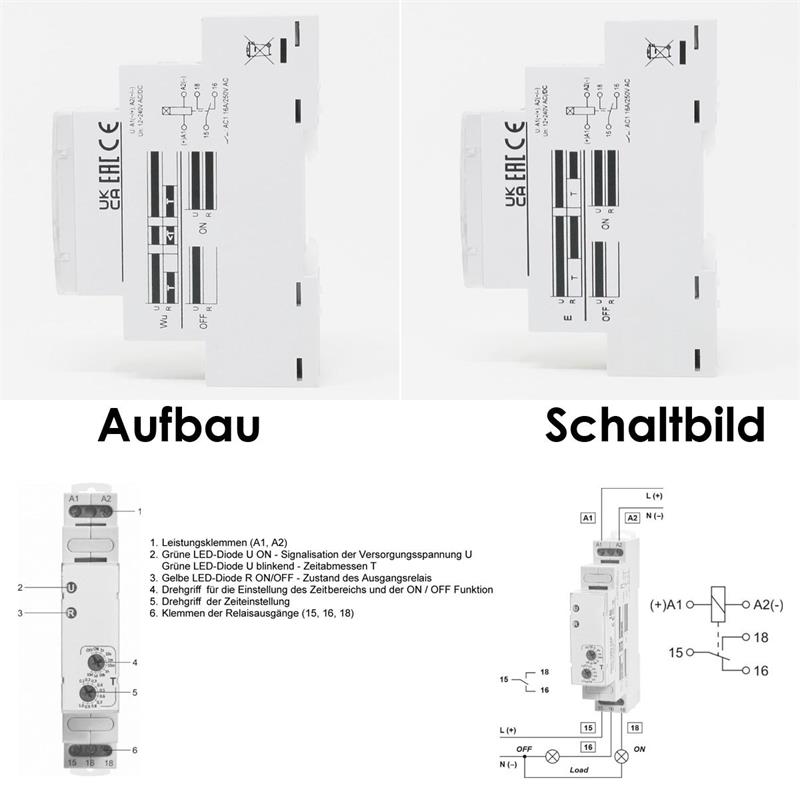

Zur Zustandsanzeige dienen eine grüne LED für Spannung und Zeitmessung sowie eine gelbe LED für den Status des Ausgangsrelais. Der Anschluss erfolgt über Schraubklemmen mit einem maximalen Kabelquerschnitt von 2,5mm². Im Lieferumfang enthalten ist entweder ein Zeitrelais zur zeitgesteuerten Einschaltung eines Verbrauchers, ein Verzögerungsrelais, ein Zeitrelais mit zehn Funktionen und Universalversorgung oder ein Zeitrelais mit zehn Funktionen und 230V AC.

Technische Details:
- Auslösen: das Relais wird durch die Versorgungsspannung erregt
- Gehäuse: Kunststoff
- Montage: DIN-Schiene TH-35
- Platzbedarf: 1 Teilungseinheit
- Kontaktmaterial: AgSnO2
- geeignet für den Einsatz mit induktiven Lasten
- Anzahl der Verbraucher (Taster): 1
- universelle Eingangsspannung (AC/DC)
- Nennspannung: 12 - 240V AC/DC
- Kontaktspannung: max. 300V AC
- Leistung: 16A
- Betriebsspannung: 0,9V - 1,1V
- Schaltleistung: 1W - 4000W
- Schaltfrequenz: max. 600 cykli/h
- Durchgangswiderstand: = 100mOhm
- Schalthäufigkeit: > 0,5 x 10^5
- mechanische Beständigkeit (Zyklen): > 3 x 10^7
- Genauigkeit der Zeiteinstellung: ± 5%
- grüne LED Zustandsanzeige U für Spannung und Messung der Zeit (blinkend)
- gelbe LED Zustandsanzeige R für Status des Ausgangsrelais ON/OFF
- Anschluss über Schraubklemmen
- Querschnitt der Anschlusskabel: max. 2,5mm² (14 AWG)
- Maße: ca. 64,6x17,5x90mm (HxBxT)
- Gewicht: ca. 66g
- Arbeitstemperatur: -20°C ... +50°C
- Lagerfeuchtigkeit: < 85%
- Schutzklasse: IP20
- alle Angaben lt. Hersteller

Zeitrelais - Einschalten für eine bestimmte Zeit
- Funktion: Einschalten für eine bestimmte Zeit

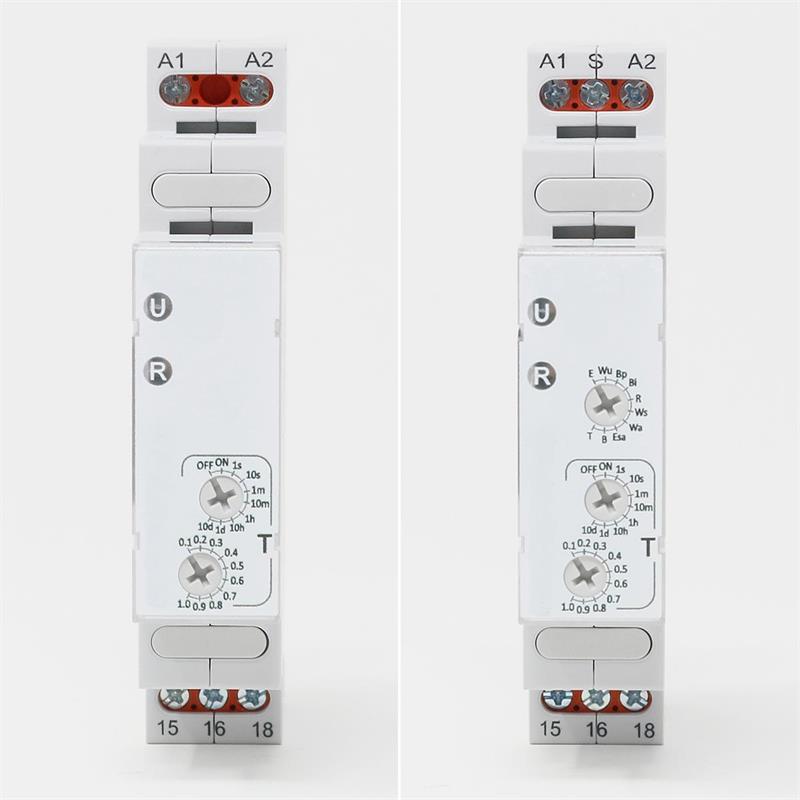

- Einstellknopf für ON / OFF Funktion + Zeitbereich und Zeiteinstellung
- 1 Zeitfunktion, 8 Zeitbereiche
- Hinweis: Erläuterung der einzelnen Funktionen entnehmen Sie bitte der beiliegenden Beschreibung.
- Zeitbereiche: 1s, 10s, 1min., 10min., 1h, 10h, 1d, 10d
- Zeiteinstellung: fließend zwischen 0,1 bis 1

Zeitrelais - verzögerte Aktivierung
- Funktion: Einschalten nach Zeitverzögerung
- Einstellknopf für ON / OFF Funktion + Zeitbereich und Zeiteinstellung (Verzögerungszeit)
- 1 Zeitfunktion, 8 Zeitbereiche
- Hinweis: Erläuterung der einzelnen Funktionen entnehmen Sie bitte der beiliegenden Beschreibung.
- Zeitbereiche: 1s, 10s, 1min., 10min., 1h, 10h, 1d, 10d
- Zeiteinstellung: fließend zwischen 0,1 bis 1

Zeitrelais - 10 Funktionen, Universalversorgung
- universelle Eingangsspannung (AC/DC)
- Einstellknopf für Zeitfunktion, Zeitbereich und Zeiteinstellung
- 10 Zeitfunktionen, 10 Zeitbereiche

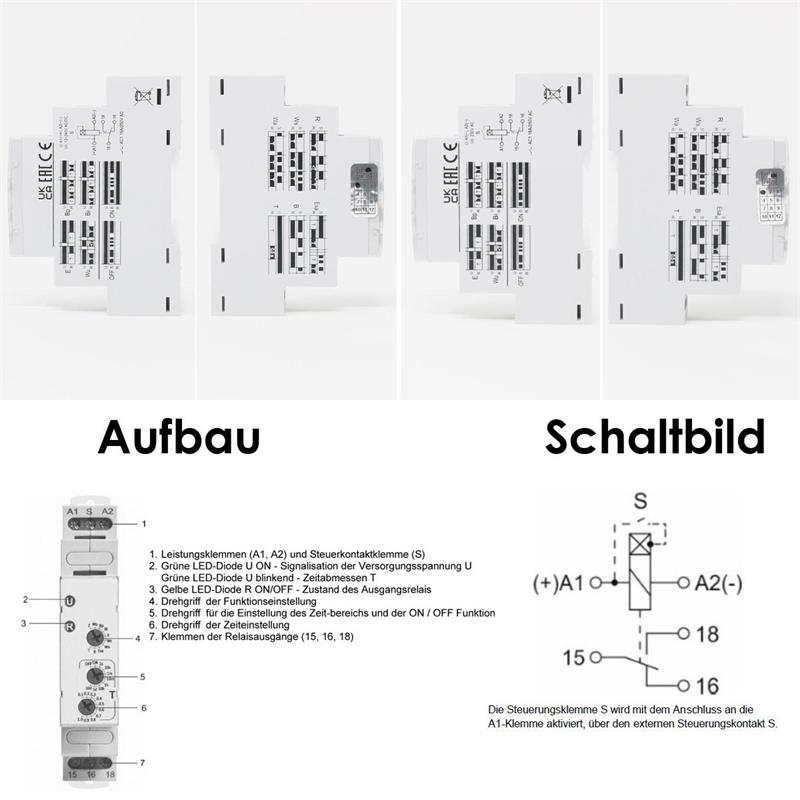

- Zeitfunktionen: E, Wu, Bp, Bi, R, Ws, Wa, Esa, B und T
- Hinweis: Erläuterung der einzelnen Funktionen entnehmen Sie bitte der beiliegenden Beschreibung.
- Zeitbereiche: OFF, ON, 1s, 10s, 1min., 10min., 1h, 10h, 1d, 10d
- Zeiteinstellung: fließend zwischen 0,1 bis 1

Zeitrelais - 10 Funktionen, 230V AC
- Nennspannung: 230V AC
- Einstellknopf für Zeitfunktion, Zeitbereich und Zeiteinstellung
- 10 Zeitfunktionen, 10 Zeitbereiche
- Zeitfunktionen: E, Wu, Bp, Bi, R, Ws, Wa, Esa, B und T
- Hinweis: Erläuterung der einzelnen Funktionen entnehmen Sie bitte der beiliegenden Beschreibung.
- Zeitbereiche: OFF, ON, 1s, 10s, 1min., 10min., 1h, 10h, 1d, 10d
- Zeiteinstellung: fließend zwischen 0,1 bis 1

Lieferumfang:
- 1x Zeitrelais - Einschalten für eine bestimmte Zeit oder
- 1x Zeitrelais - verzögerte Aktivierung oder
- 1x Zeitrelais - 10 Funktionen, Universalversorgung oder
- 1x Zeitrelais - 10 Funktionen, 230V AC
