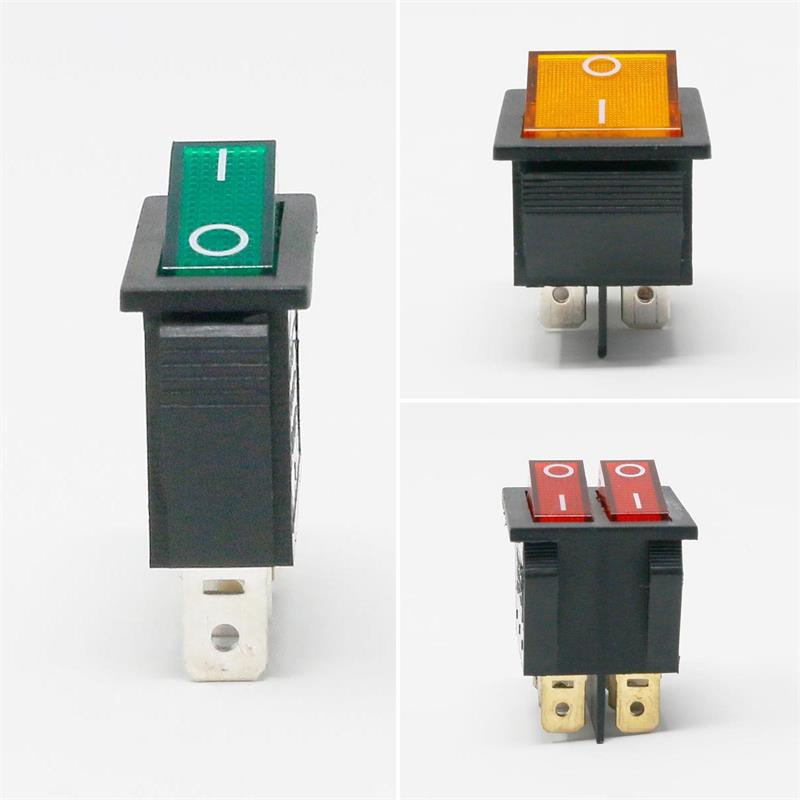

Wippenschalter, 1-polig/2-polig, beleuchtet, Snap-In Montage

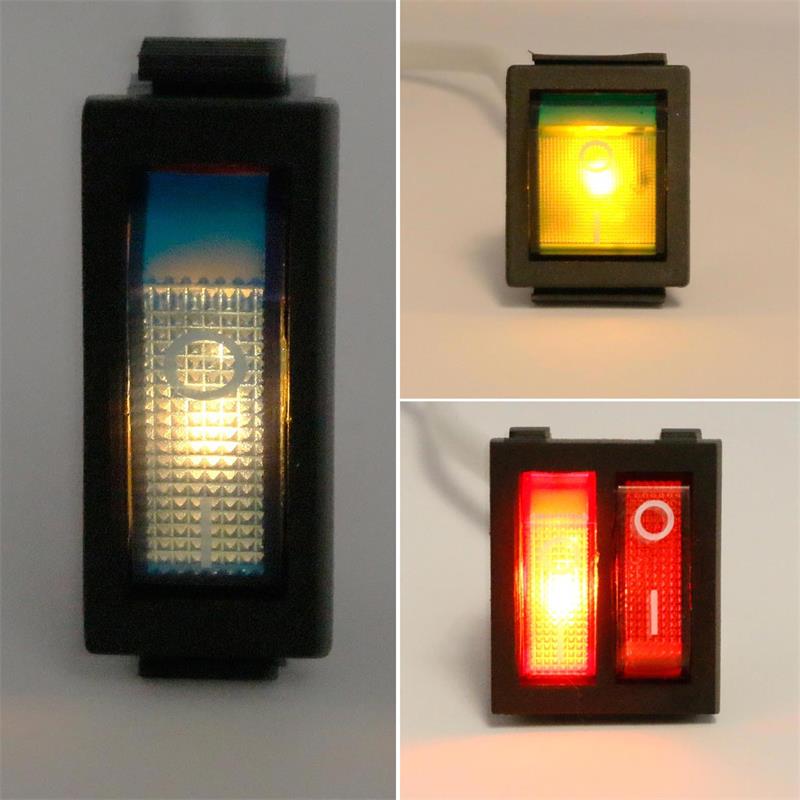

Die Wippschalter mit Kunststoffgehäuse sind speziell für die Snap-In Montage und für Spannungen von 250V oder 125V (AC) ausgelegt. Der Anschluss der Kabel erfolgt über 6,3mm Kabelschuhe, wobei die Art des Anschlusses bestimmt, ob der Schalter als Kontrollleuchte oder Dauerlicht fungiert. Die Einbau-Wippschalter sind in verschiedenen Ausführungen und mit vier unterschiedlichen Leuchtfarben erhältlich.

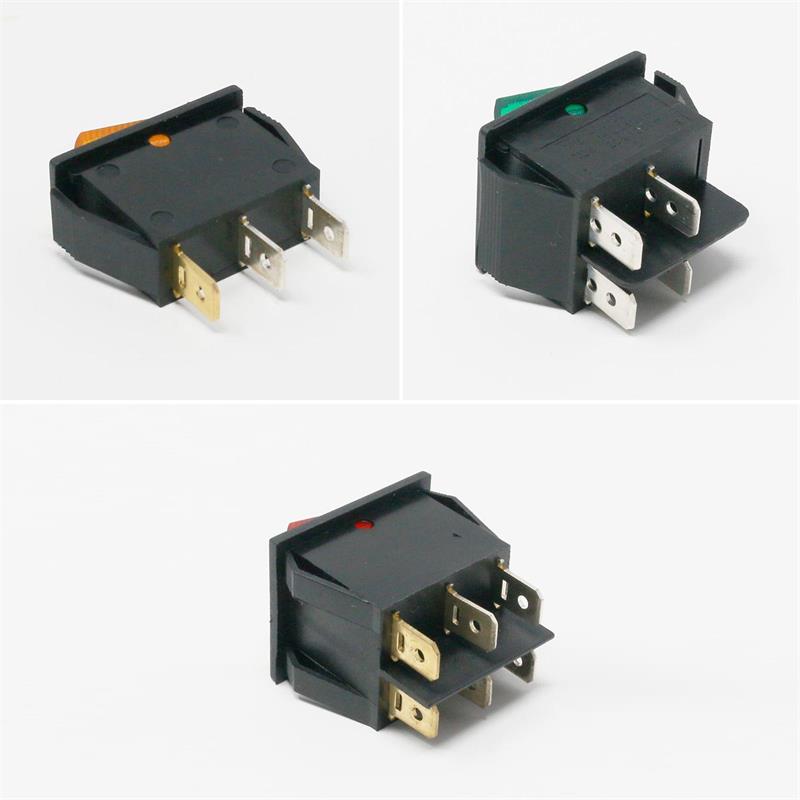

Der 1-polige Wippschalter verfügt über zwei Anschlusskontakte sowie einen zusätzlichen Anschluss für die integrierte Beleuchtung. Auf dem Gehäuse sind die Ziffern 1, 2 und 3 zur Orientierung beim Anschließen der Kabel aufgedruckt. Der Kontakt „3“ dient dem Anschluss des Stroms für die Beleuchtung. Wenn der zu schaltende Verbraucher an „2“ und die Stromzufuhr an „1“ angeschlossen werden, dient der Wippschalter als Kontrollleuchte und leuchtet nur im eingeschalteten Zustand. Soll der Schalter als Orientierungslicht fungieren und im ausgeschalteten Zustand leuchten, müssen die Anschlüsse für den Verbraucher und die Stromzufuhr getauscht werden.

Der 2-polige Wippschalter ermöglicht das Schalten von Leiter und Nullleiter. Der Kontakt „1“ ist für jeweils einen Steckkontakt für den Leiter und einen für den Nullleiter vorgesehen, während die Stromzufuhr und der Verbraucher an die Klemmen „2“ angeschlossen werden. In dieser Konfiguration leuchtet der Wippschalter im ausgeschalteten Zustand, um im Dunkeln leicht auffindbar zu sein. Soll er als Kontrollleuchte genutzt werden, müssen die Anschlüsse entsprechend umgeklemmt werden.

Der Doppel-Wippenschalter 2-polig bietet die Möglichkeit, zwei Verbraucher unabhängig voneinander zu schalten. Auch bei diesem Schaltertyp sind am Kunststoffgehäuse die Zahlen „1“, „2“ und „3“ aufgedruckt, wobei der Anschluss „3“ für den Strom der Schalterbeleuchtung vorgesehen ist. Abhängig von der Art der Verkabelung kann der Schalter entweder als Kontrollleuchte oder als Orientierungslicht verwendet werden. Wird der Verbraucher an „2“ und die Stromzufuhr an „1“ angeschlossen, leuchtet der Schalter nur im eingeschalteten Zustand. Um ihn im Dunkeln zu finden, müssen die Anschlüsse umgekehrt werden.

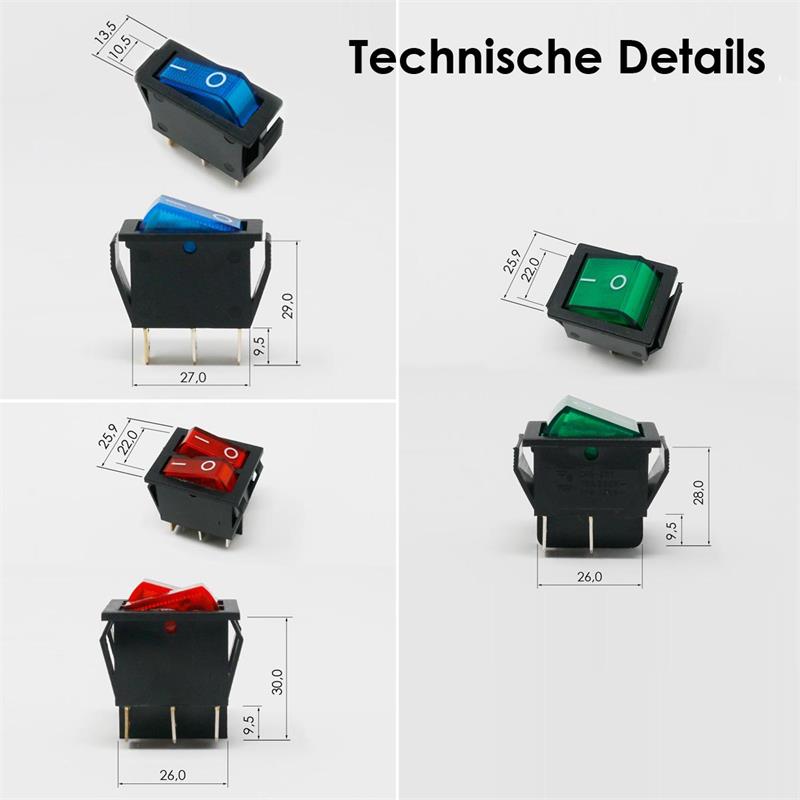

Technische Details:
- geeignet für Snap-In Montage
- Kunststoffgehäuse
- Farbe der Wippe: blau, transparent (beleuchtet)
- Spannung/Strom: 250V (AC) / 15A, 125V (AC) / 20A
- Anschlußtyp: Flachsteckanschlüssen 6,3mm (für Kabelschuhe)
- kann als Kontroll- oder Dauerlicht beschaltet werden
- alle Angaben laut Hersteller

Wippenschalter 1-polig
- Anzahl der Pole: 1
- Anzahl der Kontakte: 2 (+ 1x Leuchtkontakt)
- Anzahl der Schliesser: 1
- 2 Schalterstellungen: O / 1
- Einbaumaß: ca. 27x10,5mm (LxB)
- Einbautiefe: ca. 29mm

Wippenschalter 2-polig
- Anzahl der Pole: 2
- Anzahl der Kontakte: 4
- Anzahl der Schliesser: 2
- 2 Schalterstellungen: O / 1
- Einbaumaß: ca. 26x22mm (LxB)
- Einbautiefe: ca. 28mm

Doppel-Wippenschalter 2-polig
- Doppelwippe
- Anzahl der Pole: 2
- Anzahl der Kontakte: 4 (+ 2x Leuchtkontakt)
- Anzahl der Schliesser: 2
- 2 Schalterstellungen: O / 1 (pro Wippe)
- Einbaumaß: ca. 26x22mm (LxB)
- Einbautiefe: ca. 30mm

Lieferumfang:
- 1x Einbau-Wippenschalter beleuchtet 1-polig blau oder
- 1x Einbau-Wippenschalter beleuchtet 1-polig grün oder
- 1x Einbau-Wippenschalter beleuchtet 1-polig gelb oder
- 1x Einbau-Wippenschalter beleuchtet 1-polig rot oder

- 1x Einbau-Wippenschalter beleuchtet 2-polig blau oder
- 1x Einbau-Wippenschalter beleuchtet 2-polig grün oder
- 1x Einbau-Wippenschalter beleuchtet 2-polig gelb oder
- 1x Einbau-Wippenschalter beleuchtet 2-polig rot oder

- 1x Einbau-Doppel-Wippenschalter beleuchtet 2-polig blau oder
- 1x Einbau-Doppel-Wippenschalter beleuchtet 2-polig grün oder
- 1x Einbau-Doppel-Wippenschalter beleuchtet 2-polig gelb oder
- 1x Einbau-Doppel-Wippenschalter beleuchtet 2-polig rot
