WAGO Dosenklemme der Serie 221 & 2273, verschiedene Sets

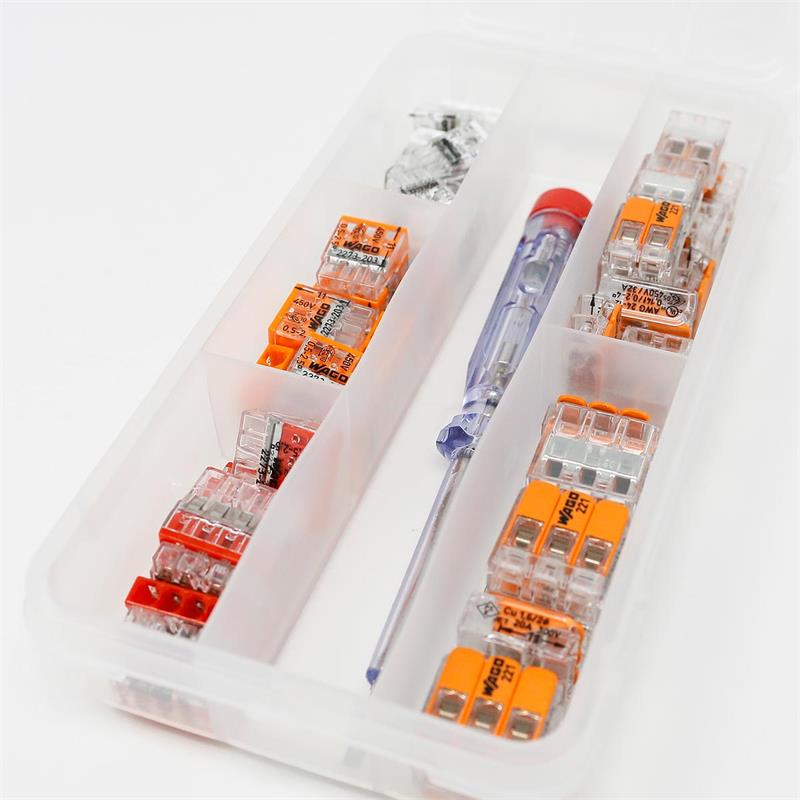

WAGO Verbindungsklemmen sind eine bewährte Lösung für die schnelle und sichere Verdrahtung in der Elektrotechnik. Besonders hervorzuheben sind die Serien 221 und 2273, die sich durch ihre spezifischen Vorteile und vielseitigen Einsatzmöglichkeiten auszeichnen. Ein zusätzlicher Vorteil dieser Serien ist, dass in den Sets „BASIC“ und „COMPACT“ auch ein Phasenprüfer enthalten ist, der die Sicherheit und Effizienz bei der Installation weiter erhöht. Die Sortimente werden in einer robusten und durchdachten Aufbewahrungsbox geliefert, die eine mühelose Organisation und schnellen Zugriff auf alle Klemmentypen bietet. Dank der cleveren Fächeraufteilung hat jede Klemmengröße ihren eigenen Platz, was nicht nur die Lagerung optimiert, sondern auch den Transport erleichtert – ideal für Baustellen oder mobile Einsätze.

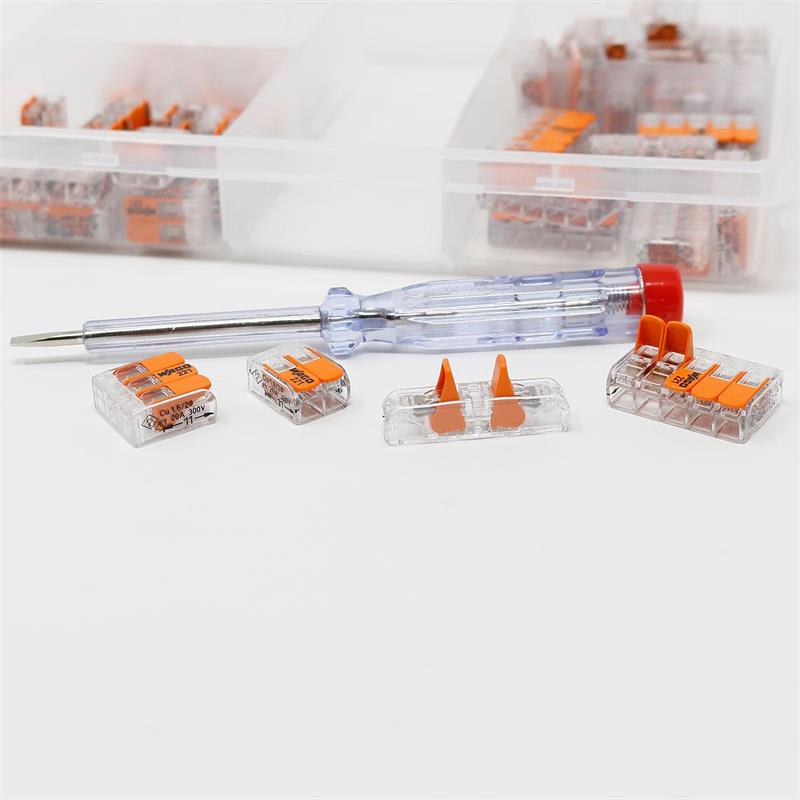

Die WAGO Verbindungsklemmen der Serie 221 sind bekannt für ihre einfache Handhabung und hohe Flexibilität. Ein herausragendes Merkmal dieser Serie ist die Hebeltechnologie, die das Einführen und Lösen von Leitern besonders einfach gestaltet und somit eine werkzeuglose und schnelle Installation ermöglicht. Die Serie 221 umfasst verschiedene Klemmengrößen, die für unterschiedliche Leiterquerschnitte geeignet sind: die 221-412 (Zwei-Leiter-Klemme), die 221-413 (Drei-Leiter-Klemme), die 221-415 (Fünf-Leiter-Klemme) und der Durchgangsverbinder 221-2411. Letzterer ist ein besonders vielseitiger Bestandteil der Sortimente „COMPACT“ und „PROFI“. Der Durchgangsverbinder 221-2411 erlaubt die einfache und sichere Verbindung von Einzeladern und ist ideal für Anwendungen, bei denen Leiter durchgeschleift werden müssen. Die Klemmen der Serie 221 sind für Leiterquerschnitte von 0,14mm² bis 4mm² bei feindrähtigen Leitern und von 0,2mm² bis 4mm² bei eindrähtigen und mehrdrähtigen Leitern geeignet. Das transparente Gehäuse ermöglicht eine visuelle Kontrolle der richtigen Einführung der Leiter und erleichtert die Fehlersuche. Trotz ihrer Flexibilität sind die Klemmen kompakt gebaut und benötigen nur wenig Platz im Schaltschrank. Sie eignen sich ideal für Anwendungen in der Gebäudeinstallation, in Verteilerdosen, bei Leuchtenanschlüssen und sogar in schwer zugänglichen Bereichen.

Die Verbindungsklemmen der Serie 2273 sind hingegen speziell für die schnelle und einfache Installation in beengten Platzverhältnissen konzipiert. Sie nutzen die Push-in-Technologie, die eine schnelle und sichere Verbindung ohne Werkzeug ermöglicht und die Installation erheblich beschleunigt. Die Serie 2273 umfasst ebenfalls verschiedene Klemmengrößen, darunter die 2273-202 (Zwei-Leiter-Klemme), die 2273-203 (Drei-Leiter-Klemme), die 2273-204 (Vier-Leiter-Klemme) und die 2273-205 (Fünf-Leiter-Klemme). Diese Klemmen sind für Leiterquerschnitte von 0,5mm² bis 2,5mm² ausgelegt, was sie besonders für typische Anwendungen in der Gebäudeinstallation prädestiniert. Ihr kompaktes Design benötigt noch weniger Platz als die Klemmen der Serie 221, was besonders in engen Verteilerdosen von Vorteil ist. Zudem bietet die Serie 2273 eine farbliche Kodierung, die eine schnelle Identifikation der Anzahl der Pole ermöglicht und so die Installation vereinfacht. Trotz ihrer kompakten Bauweise sind die Klemmen für hohe Strombelastungen ausgelegt und gewährleisten eine sichere Verbindung auch bei höheren Lasten.

Technische Details:
- Material: Kunststoff
- Abisolierlänge: ca. 11mm
- Prüföffnungen für alle gängigen Prüfspitzen
- Dauergebrauchstemperatur: max. 105°C
- Umgebungstemperatur: ca. 60°C
- seitliche Griffmulden
- verzinnte Stromschienen
- ausgelegt bis 32A/450V
- wartungsfreie Installation
- dauerhaft sichere Verbindung
- ENEC-Kennzeichnung
- Qualitätsprodukt von Wago
- inkl. Spannungsprüfer & Sortimentskasten
- alle Angaben laut Hersteller

WAGO Compact Steckklemmen Serie 221
- mit Betätigungshebel
- Farbe: transparent / orange
- für abisolierte starre Leiter von 0,2 bis 4mm²
- für mehrdrähtig Leiter von 0,14 bis 2,5 mm²
- Anzahl der Klemmstellen: 1 / 2 / 3 / 5

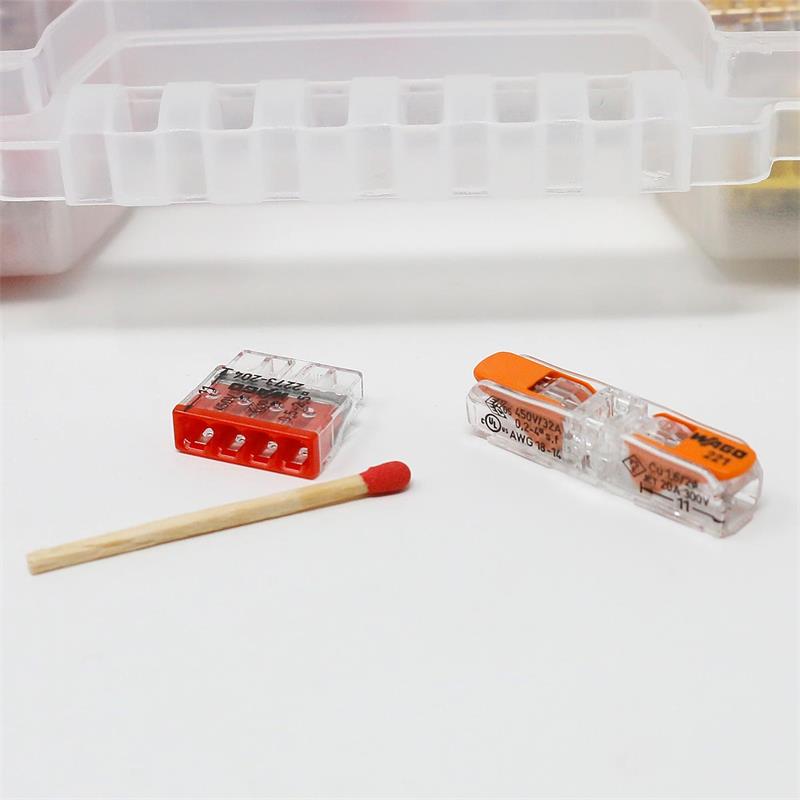

- Abmessungen 1 Klemme: ca. 8x35x8mm (LxBxH)
- Abmessungen 2 Klemmen: ca. 18x13x8mm (LxBxH)
- Abmessungen 3 Klemmen: ca. 18x18x8mm (LxBxH)
- Abmessungen 5 Klemmen: ca. 18x30x8mm (LxBxH)

WAGO Compact Steckklemmen Serie 2273
- für abisolierte starre Leiter von 0,5 bis 2,5mm²
- Anzahl der Klemmstellen: 2 / 3 / 4 / 5
- Farbe: weiß / transparent, orange / transparent, rot / transparent
- Abmessungen 2 Klemmen: ca. 16x10x5mm (LxBxH)
- Abmessungen 3 Klemmen: ca. 17x14x5mm (LxBxH)
- Abmessungen 4 Klemmen: ca. 18x16x5mm (LxBxH)
- Abmessungen 5 Klemmen: ca. 22x16,5x5mm (LxBxH)

Inhalt "BASIC" Sortiment:
- 15x WAGO Compact Steckklemmen 2x 0,2-4 mm², Serie 221, mit Hebel
- 10x WAGO Compact Steckklemmen 3x 0,2-4 mm², Serie 221, mit Hebel
- 20x WAGO Compact Steckklemmen 2x 0,5-2,5 mm², Serie 2273, weiß
- 15x WAGO Compact Steckklemmen 3x 0,5-2,5 mm², Serie 2273, orange
- 10x WAGO Compact Steckklemmen 4x 0,5-2,5 mm², Serie 2273, rot
- 1x Spannungsprüfer/Phasenprüfer für 230V

Inhalt "COMPACT" Sortiment:
- 10x WAGO Compact Steckklemmen 1x 0,2-4 mm², Serie 221, mit Hebel
- 25x WAGO Compact Steckklemmen 2x 0,2-4 mm², Serie 221, mit Hebel
- 25x WAGO Compact Steckklemmen 3x 0,2-4 mm², Serie 221, mit Hebel
- 10x WAGO Compact Steckklemmen 5x 0,2-4 mm², Serie 221, mit Hebel
- 1x Spannungsprüfer/Phasenprüfer für 230V

Inhalt "PROFI" Sortiment:
- 5x WAGO Compact Steckklemmen 1x 0,2-4 mm², Serie 221, mit Hebel
- 20x WAGO Compact Steckklemmen 2x 0,2-4 mm², Serie 221, mit Hebel
- 20x WAGO Compact Steckklemmen 3x 0,2-4 mm², Serie 221, mit Hebel
- 5x WAGO Compact Steckklemmen 5x 0,2-4 mm², Serie 221, mit Hebel
- 25x WAGO Compact Steckklemmen 2x 0,5-2,5 mm², Serie 2273, weiß
- 25x WAGO Compact Steckklemmen 3x 0,5-2,5 mm², Serie 2273, orange
- 15x WAGO Compact Steckklemmen 4x 0,5-2,5 mm², Serie 2273, rot
- 15x WAGO Compact Steckklemmen 5x 0,5-2,5 mm², Serie 2273, gelb

Lieferumfang:
- 1x WAGO Sortiment Dosenklemmen "BASIC", 71-teilig, in Box oder
- 1x WAGO Sortiment Dosenklemmen "COMPACT", 71-teilig, in Box oder
- 1x WAGO Sortiment Dosenklemmen "PROFI", 130-teilig, in Box
