Universal Steuerrelais 1P/3P, Schalt- & Steuerrelais DIN-Schiene

Installationsrelais dienen dem Schalten von elektrischen Lasten basierend auf einem Steuersignal, das von Tastern, Sensoren, Timern oder anderen Steuergeräten stammen kann. Das Schaltprinzip beruht auf der Erzeugung eines elektromagnetischen Feldes, welches den Schaltkontakt bewegt und somit die Stromversorgung zum angeschlossenen Verbraucher ein- oder ausschaltet. Sie sind vielseitig einsetzbar für Wechselstrom (AC), Gleichstrom (DC) oder beide Stromarten und gewährleisten den sicheren und effizienten Betrieb von elektrischen Anlagen und Geräten. Besonders Hutschienenrelais sind in vielen Anwendungen nützlich, etwa für Beleuchtung, Heizung, Lüftung, Klimaanlagen, Pumpen oder Motoren. Dabei muss stets auf die spezifischen Anforderungen der Anwendung und die Spezifikationen des Relais geachtet werden, um eine Überlastung und mögliche Schäden zu vermeiden.

Ein Installationsrelais 1P verfügt über einen Schaltkontakt, der entweder offen (NO) oder geschlossen (NC) sein kann. In Verbindung mit Schaltern oder anderen Steuergeräten, wie Bewegungssensoren, kann es mehrere Leuchten gleichzeitig schalten. Dabei ist die maximale Strombelastbarkeit zu beachten, um eine Überlastung zu verhindern.

Das Installationsrelais 3P hingegen besitzt drei Schaltkontakte und ermöglicht den Anschluss von bis zu drei Verbrauchern, was es ideal für die Industrie- oder Gebäudeautomatisierung macht. Auch hier sind die maximale Strombelastbarkeit, Nennspannung und Stromart zu berücksichtigen, um Schäden am Relais zu vermeiden.

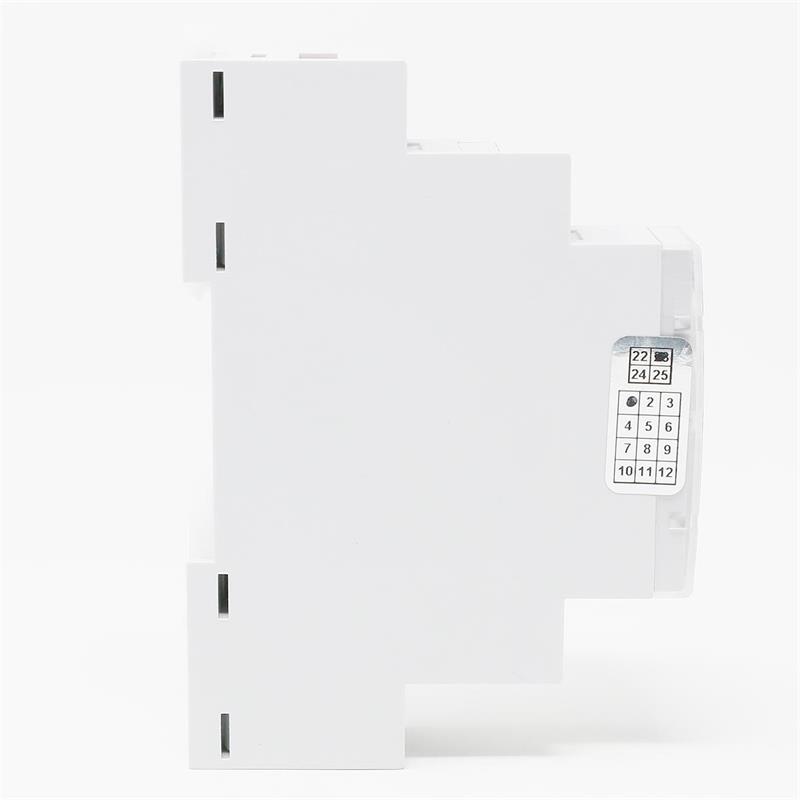

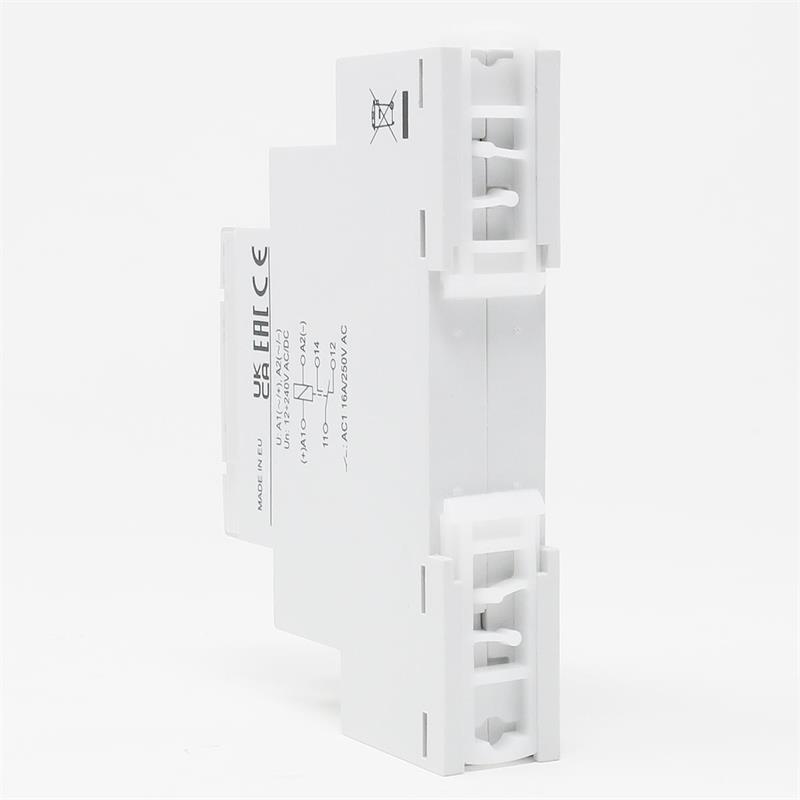

Technisch bestehen diese Relais aus Kunststoffgehäusen und sind für die Montage auf DIN-Schienen TH-35 ausgelegt, wobei sie eine Teilungseinheit Platz beanspruchen. Die Kontakte bestehen aus AgSnO2, und die Schaltleistung reicht von 1W bis 4000W. Der maximale Schaltstrom beträgt 30A bei einer Schaltfrequenz von bis zu 600 Zyklen pro Stunde. Der Durchgangswiderstand liegt bei maximal 100 Milliohm, und die mechanische Beständigkeit übersteigt 10 Millionen Zyklen. Eine grüne LED zeigt den Spannungszustand an, und der Anschluss erfolgt über Schraubklemmen mit einem maximalen Kabelquerschnitt von 2,5mm². Die Abmessungen betragen ca. 64,6x17,5x90mm, das Gewicht etwa 60g. Die Relais sind für Arbeitstemperaturen von -20°C bis +50°C und eine Lagerfeuchtigkeit von unter 85% geeignet, wobei sie der Schutzklasse IP20 entsprechen.

Technische Details:
- Gehäuse: Kunststoff
- Montage: DIN-Schiene TH-35
- Platzbedarf: 1 Teilungseinheit
- Kontaktmaterial: AgSnO2
- Schaltleistung: 1W - 4000W
- Kontaktstrom: minimal 10mA
- Schaltstrom: maximal 30A
- Schaltfrequenz: max. 600 cykli/h
- Durchgangswiderstand: = 100mO
- Schalthäufigkeit: > 0,5 x 10^5
- mechanische Beständigkeit (Zyklen): > 10^7
- grüne LED Zustandsanzeige U für Spannung
- Anschluss über Schraubklemmen
- Querschnitt der Anschlusskabel: max. 2,5mm²
- Maße: ca. 64,6x17,5x90mm (HxBxT)
- Gewicht: ca. 60g
- Arbeitstemperatur: -20°C ... +50°C
- Lagerfeuchtigkeit: < 85%
- Schutzklasse: IP20
- alle Angaben lt. Hersteller

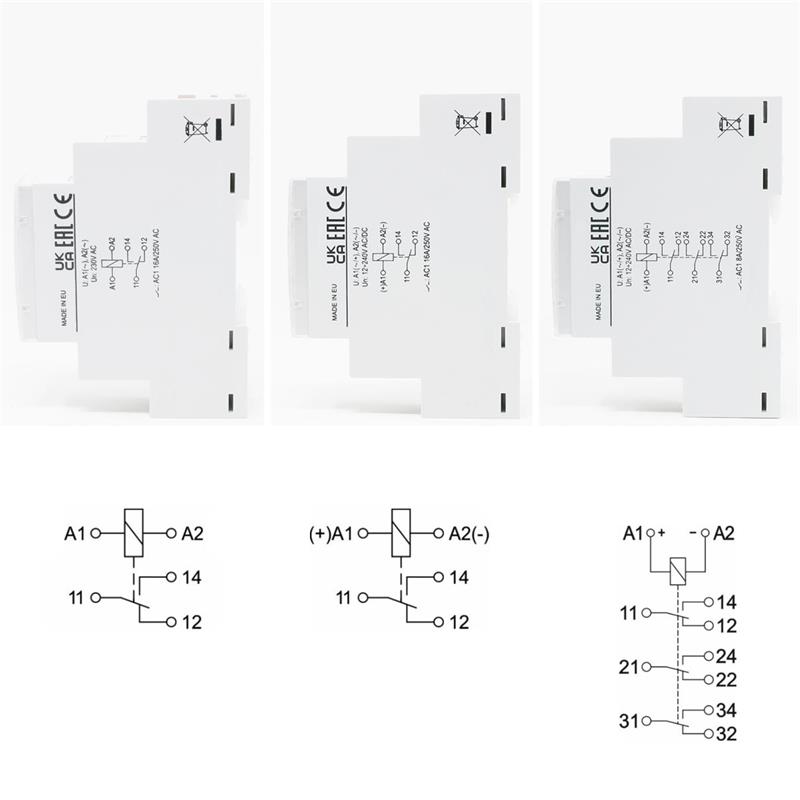

Installationsrelais 1P, 230VAC, 16A
- Anzahl der Verbraucher (Taster): 1
- Nennspannung: 230V AC, 50/60Hz
- dauerhafte Strombelastbarkeit: 16A

Installationsrelais 1P, 12-240V AC / 24V DC, 16A
- Anzahl der Verbraucher (Taster): 1
- Nennspannung: 12-240V AC / 24V DC
- dauerhafte Strombelastbarkeit: 16A

Installationsrelais 3P, 12-240V AC / 24V DC, 8A
- Anzahl der Verbraucher (Taster): 3
- Nennspannung: 12 - 240V AC / 24V DC
- dauerhafte Strombelastbarkeit: 8A

Lieferumfang:
- 1x Installationsrelais 1P, 230VAC, 16A oder
- 1x Installationsrelais 1P, 12-240V AC / 24V DC, 16A oder
- 1x Installationsrelais 3P, 12-240V AC / 24V DC, 8A
