SMD LED 5050, 3-Chip HP, kleine Bauart, breit abstrahlend

Die SMD LED 5050 gehört zu den beliebtesten LED-Bauformen im Bereich der Elektronik, Beleuchtungstechnik und des Modellbaus. Durch die Kombination aus kompakter Baugröße, hoher Lichtleistung und vielseitigen Einsatzmöglichkeiten eignet sie sich ideal für Anwendungen, bei denen eine intensive und gleichmäßige Ausleuchtung auf begrenztem Raum gefordert wird. Mit ihren Abmessungen von lediglich 5,5 x 5,0 mm bietet die LED eine bemerkenswerte Lichtausbeute und ist damit die perfekte Lösung für Hintergrundbeleuchtungen, Anzeigen, Bedienfelder, Schalttafeln, Messinstrumente, Statusanzeigen sowie zahlreiche industrielle und private Elektronikprojekte. Das Besondere an dieser LED ist die integrierte 3-Chip-Technologie. Im Inneren befinden sich drei einzelne Leuchtchips, die über die vorhandenen Anschlüsse separat angesteuert werden können. Dadurch lassen sich unterschiedliche Helligkeitsstufen realisieren oder einzelne Chips gezielt nutzen. Im Vergleich zu herkömmlichen SMD LEDs mit nur einem Leuchtchip wird eine deutlich höhere Lichtleistung erzielt, ohne zusätzlichen Platz auf der Leiterplatte zu benötigen. Die Bauform vereint somit maximale Effizienz mit hoher Flexibilität und eröffnet zahlreiche Möglichkeiten bei der Entwicklung moderner Beleuchtungs- und Elektronikkonzepte.

Für die weiße Beleuchtung stehen Varianten in warmweiß und kaltweiß zur Verfügung. Die warmweiße Ausführung erzeugt ein angenehm weiches und harmonisches Licht, das sich hervorragend für dekorative Beleuchtungen, Instrumentenanzeigen, Modellbauprojekte oder Anwendungen eignet, bei denen eine wohnliche und natürliche Lichtwirkung gewünscht wird. Die kaltweiße Variante überzeugt hingegen durch ihre besonders helle, klare und kontrastreiche Lichtcharakteristik. Sie eignet sich optimal für technische Anzeigen, Arbeitsbeleuchtungen, Bedienfelder und Anwendungen, bei denen eine maximale Sichtbarkeit im Vordergrund steht. Beide weißen Varianten verfügen über ein gelb eingefärbtes, diffuses Gehäuse mit integriertem Innenreflektor. Diese spezielle Konstruktion sorgt für eine sehr gleichmäßige Lichtverteilung und reduziert störende Lichtpunkte oder Schattenbildungen. Gleichzeitig wird ein besonders großer Abstrahlwinkel erreicht, wodurch Flächen homogen ausgeleuchtet werden können. Das Ergebnis ist ein angenehm vernebelter Lichtaustritt mit hoher Leuchtkraft und ausgezeichneter Lichtverteilung. Neben den weißen Ausführungen stehen die LEDs auch in den Lichtfarben gelb, rot und grün zur Verfügung. Diese Varianten besitzen ein wasserklares Gehäuse und zeichnen sich durch ihre intensive Farbwiedergabe sowie hohe Signalwirkung aus. Die gelbe Ausführung eignet sich hervorragend für Warnanzeigen, Hinweissysteme und Statusanzeigen. Die rote Variante wird häufig für Kontrollleuchten, Signalanwendungen, Alarmanzeigen und elektronische Kennzeichnungen eingesetzt. Die grüne Ausführung überzeugt durch ihre hohe Sichtbarkeit und findet Verwendung in Betriebsanzeigen, Freigabesignalen, Schaltzustandsanzeigen und zahlreichen weiteren elektronischen Anwendungen.

Durch ihre starke Leuchtkraft und die klar definierten Wellenlängen eignen sich die farbigen LEDs ideal für Anwendungen, bei denen Farben eindeutig erkannt und Zustände zuverlässig dargestellt werden müssen. Damit sind sie sowohl für professionelle Elektronikentwicklungen als auch für Hobbyprojekte und Modellbauanwendungen bestens geeignet. Trotz der kompakten Bauform lassen sich die SMD LEDs problemlos von Hand verlöten und eignen sich daher auch für Prototypen, Einzelanfertigungen und Reparaturen. Gleichzeitig ermöglicht die praktische Verpackung eine automatisierte Bestückung in der Serienfertigung. Dadurch können die LEDs sowohl in kleinen Stückzahlen als auch in industriellen Produktionsprozessen effizient verarbeitet werden. Die Kombination aus leistungsstarker 3-Chip-Technologie, hoher Lichtausbeute, kompakten Abmessungen, breitem Abstrahlwinkel und verschiedenen Lichtfarben macht die SMD LED 5050 zu einer vielseitigen Lösung für moderne Beleuchtungs-, Anzeige- und Elektronikanwendungen aller Art.

Technische Details:
- Bauart: 5050 (3 Leuchtchips in einer LED)

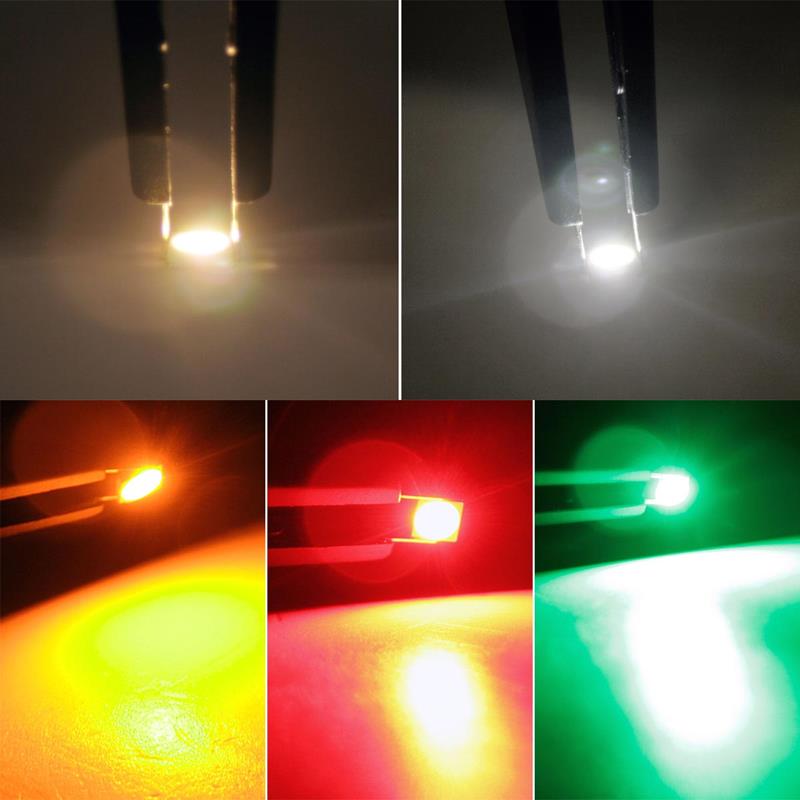

- Lichtfarbe: warmweiß / kaltweiß / gelb / rot / grün
- Öffnungswinkel: breit abstrahlend

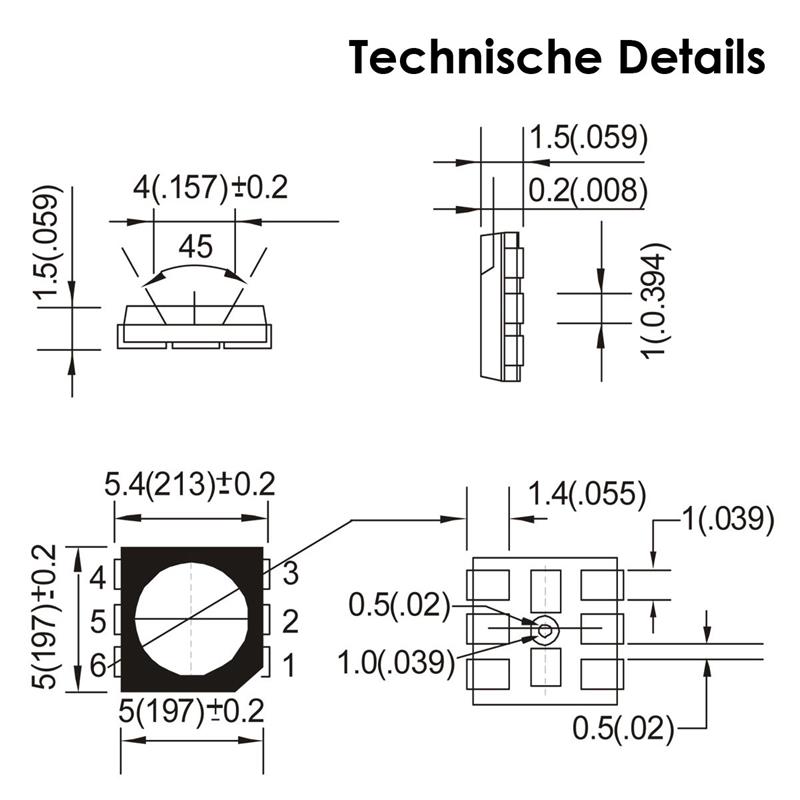

- Abmessungen: 5,5x5,0x1,95mm (LxBxH)
- Kathoden (-) an der abgeschrägten Gehäuseseite
- alle Angaben laut Hersteller
- Datenblatt liegt vor

SMD LEDs 5050 warmweiß
- Gehäuse: gelb, diffus
- Intensität: ca. 4200mcd
- Spannung: max. 3,2V

SMD LEDs 5050 kaltweiß
- Gehäuse: gelb, diffus
- Intensität: ca. 4500mcd
- Spannung: max. 3,2V

SMD LEDs 5050 gelb
- Gehäuse: wasserklar
- Intensität: ca. 800 - 1200mcd
- Spannung: max. 2,6V
- Strom: ca. 100mA
- Wellenlänge: ca. 580-600nm

SMD LEDs 5050 rot
- Gehäuse: wasserklar
- Intensität: ca. 700 - 1100mcd
- Spannung: max. 2,6V
- Strom: ca. 100mA
- Wellenlänge: ca. 610-630nm

SMD LEDs 5050 grün
- Gehäuse: wasserklar
- Intensität: ca. 1500 - 2500mcd
- Spannung: max. 3,2V
- Strom: ca. 100mA
- Wellenlänge: ca. 515-530nm

Lieferumfang:
- 10x / 20x / 50x / 100x SMD LED 5050, 3-Chip HP, gelbes diffuses Gehäuse,warmweiß oder
- 10x / 20x / 50x / 100x SMD LED 5050, 3-Chip HP, gelbes diffuses Gehäuse, kaltweiß oder
- 10x / 50x / 100x / 500x SMD LED 5050, 3-Chip HP, wasserklares Gehäuse, gelb oder
- 10x / 50x / 100x / 500x SMD LED 5050, 3-Chip HP, wasserklares Gehäuse, rot oder
- 10x / 50x / 100x / 500x SMD LED 5050, 3-Chip HP, wasserklares Gehäuse, grün
