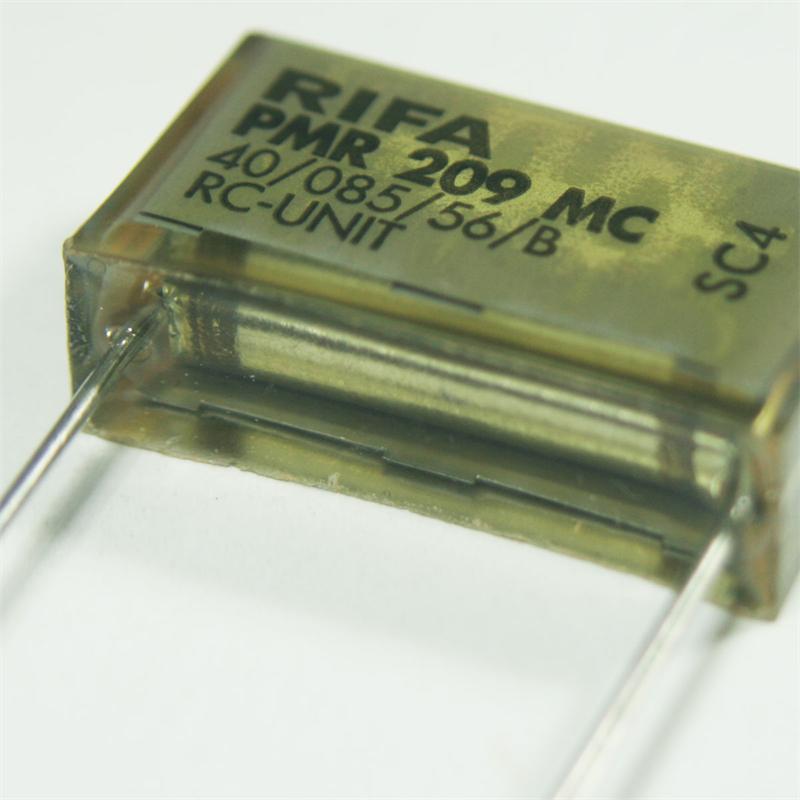

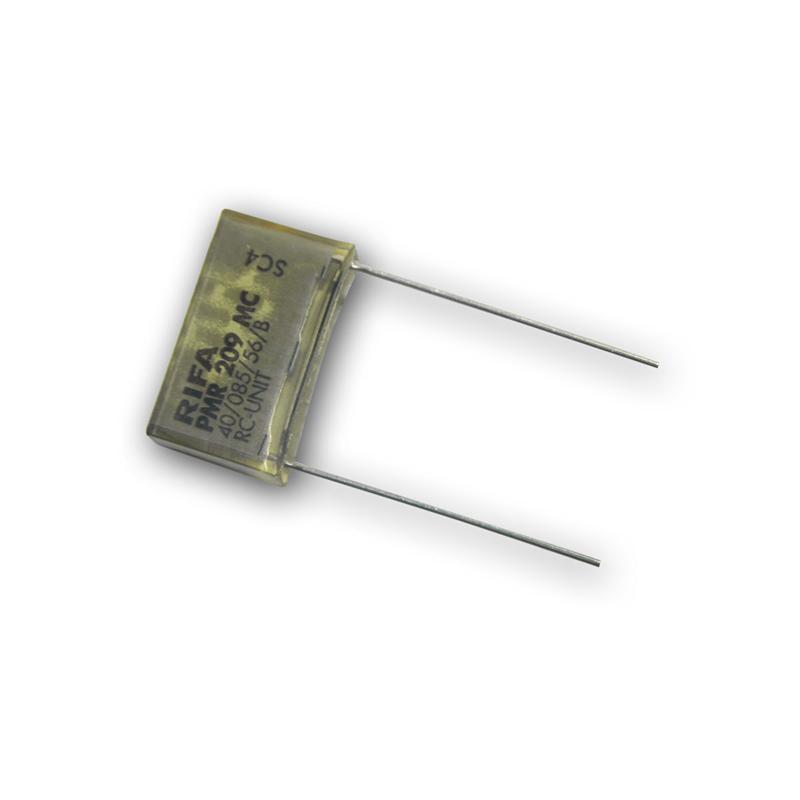

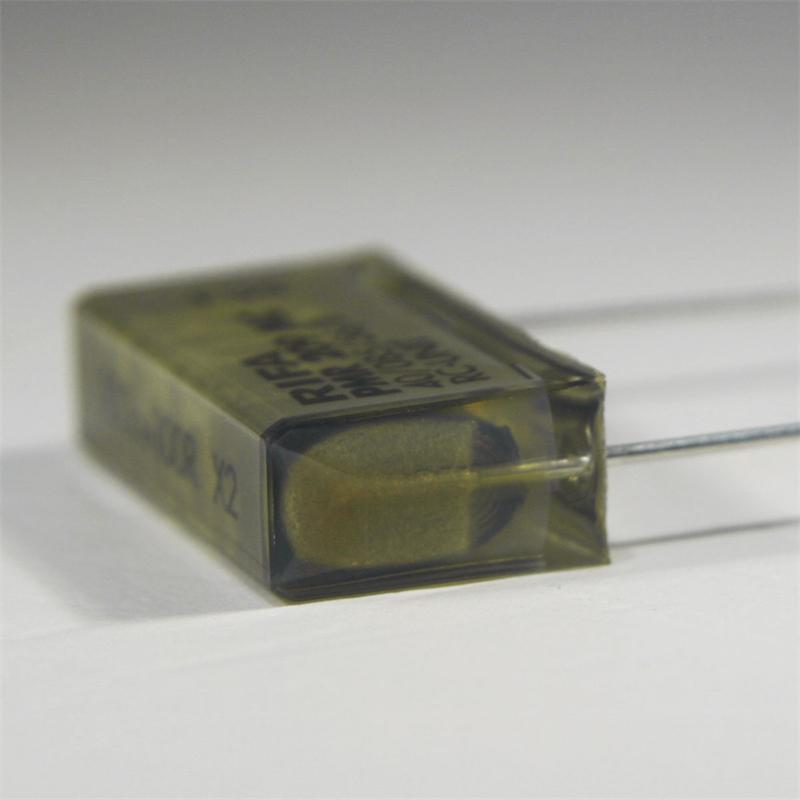

Ein RC-Löschglied schützt beim Ausschalten induktive Verbraucher (z.B. Bewegungsmelder und andere Schaltkontakte) vor zerstörender Spitzenspannungen (Überspannungen). Es wird zwischen geschalteter Phase und Neutralleiter eingebaut.
Produktnummer:
10006555
Unsere Vorteile
- Versand innerhalb von 24h
- zuverlässiger Versand mit DHL und DPD
- Lieferung an DHL-Packstation und Postfiliale
- Lieferung an DPD-Shops
- Versand aus eigenem Lager in Deutschland
Ein RC-Löschglied nimmt eine entscheidende Rolle in elektrischen Schaltungen ein, besonders wenn es darum geht, Spitzenspannungen zu minimieren. Bei diesem RC-Löschglied beträgt die Kapazität des Kondensators 100nF, während der Widerstand 100 Ohm beträgt. Die Schaltung wird parallel zwischen dem Neutralleiter und dem geschalteten Lampendraht platziert oder direkt am Schalter und Bewegungsmelder angeschlossen. Diese Konfiguration ermöglicht es dem RC-Löschglied, effektiv auf auftretende Spannungsspitzen zu reagieren und sie abzuleiten.
Bei auftretenden Spitzenspannungen lädt sich der Kondensator auf und trägt dazu bei, die zusätzliche Energie zu absorbieren. Dadurch wird das Risiko von Schäden an angeschlossenen Geräten oder der Schaltung selbst reduziert. Der 100-Ohm-Widerstand begrenzt den Stromfluss und schützt somit den Kondensator vor übermäßigen Strömen.
Technische Details:
- Gehäuse aus Kunststoff
- alle Angaben lt. Hersteller

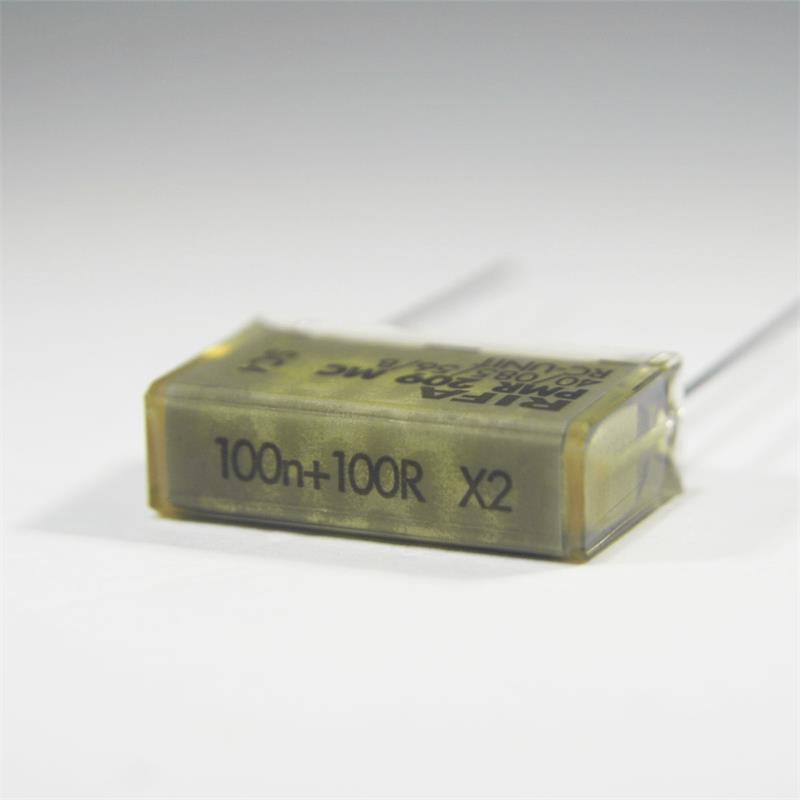

- Kapazität: 100nF
- Widerstand: 100Ω
- Spannung 250V
- Schaltung

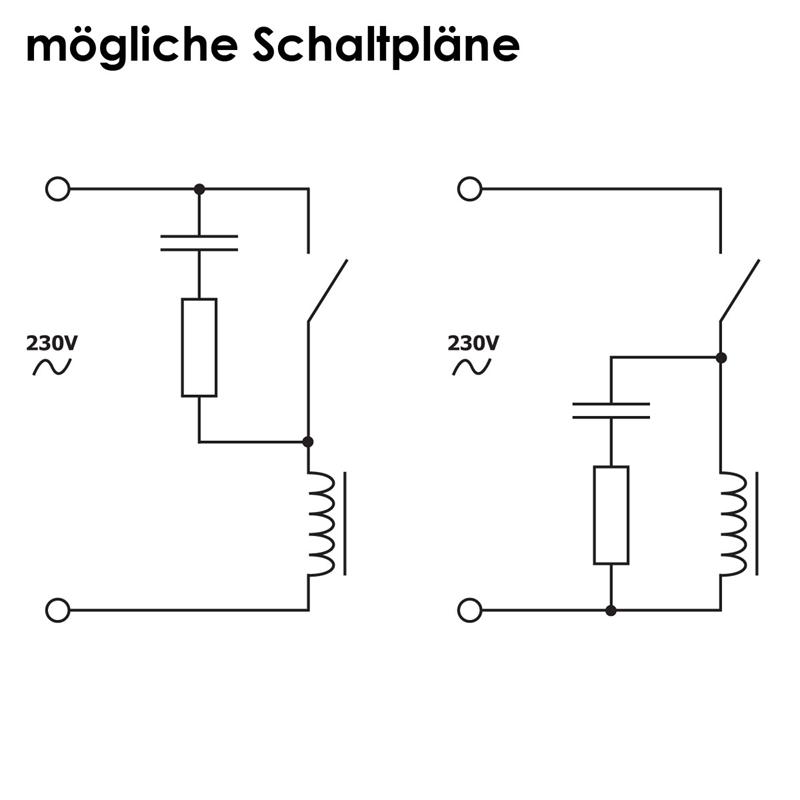

-parallel zwischen Neutralleiter und geschaltetem Lampendraht oder
-direkt an Schalter und Bewegungsmelder
- Maße 23x13x7mm (BxHxT)
- alle Angaben lt. Hersteller
Technische Details:
- Gehäuse aus Kunststoff
- alle Angaben lt. Hersteller
- Kapazität: 100nF
- Widerstand: 100Ω
- Spannung 250V
- Schaltung
-parallel zwischen Neutralleiter und geschaltetem Lampendraht oder
-direkt an Schalter und Bewegungsmelder
- Maße 23x13x7mm (BxHxT)
- alle Angaben lt. Hersteller
Anwendungsbereich: | Innenbereich |
---|---|
Ausstattung: | Zubehör |
Befestigungsart: | Standard |
Schutzgrad: | IP20 |
Steckplatz: | ohne Steckplatz |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
