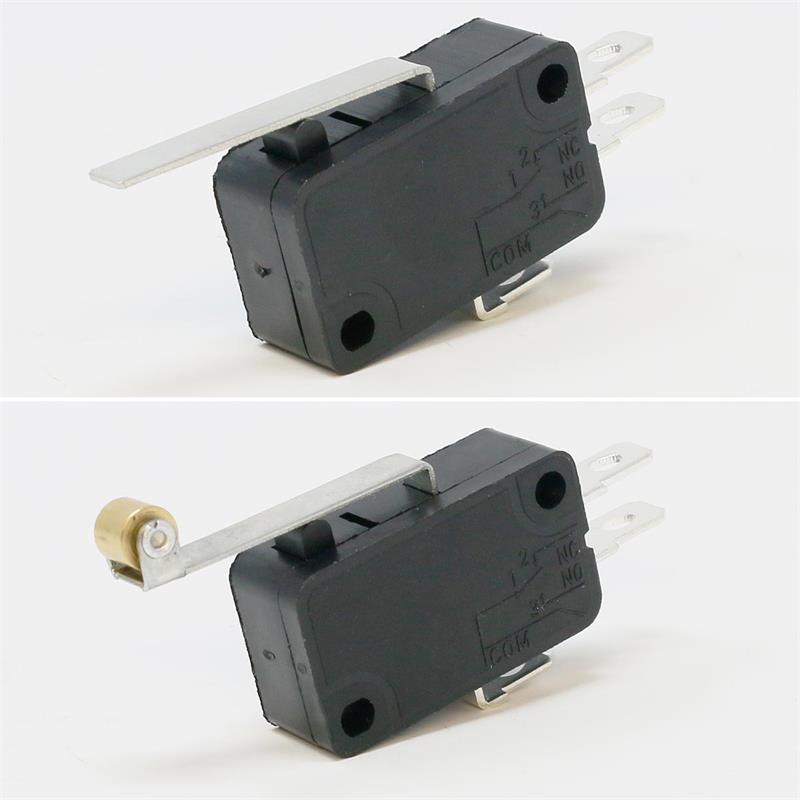

Miniatur Schalter mit geraden Hebel oder Rollen-Hebel, 250V

Der Mikroschalter zeichnet sich durch seinen Hebelmechanismus aus, der entweder als gerader Hebel oder als Rollen-Hebel ausgeführt ist. Dieser 1-polige Schalter ändert die Position des Schaltpunkts beim Betätigen des Hebels, wodurch ein elektrischer Kontakt geöffnet oder geschlossen wird, abhängig von der Konfiguration des Schalters. Der Miniatur-Endschalter ist vielseitig einsetzbar und kann den Stromfluss zu einer Komponente oder einem Gerät steuern oder eine Warnung auslösen. Anwendungen finden sich im Modellbau, bei DIY-Projekten, in Haushaltsgeräten sowie in der Automobilindustrie. Gefertigt aus schwarzem Kunststoff, ist der Mikroschalter robust und langlebig. Er verfügt über eine gefederte Hebelmechanik und arbeitet bei einer Betriebsspannung von 250V (AC) bzw. 125V (DC). Der Bemessungsstrom beträgt 5A bei 250V und 10A bei 125V. Als 1-poliger Wechselschalter besitzt er zwei Positionen (Ein/Aus). Der Durchgangswiderstand liegt bei 30 MOhm und der Isolationswiderstand bei mindestens 500V (DC) bzw. 100 MOhm. Der Schalter ist für eine Laufzeit von etwa 10.000 Schaltzyklen ausgelegt und bietet eine vollständige Trennung bei der Schlussabschaltung. Die Abmessungen des Mikroschalters betragen etwa 40x10x16 mm (LxBxH, ohne Hebel und Anschluss), mit einem Durchmesser der Befestigungslöcher von ca. 3,3 mm. Der Schalthebel ragt etwa 1 cm über das Gehäuse hinaus. Der Anschluss erfolgt über 6,3 mm Flachstecker. Der Schalter erfüllt die Verschmutzungsgrad 2 und die Überspannungskategorie II. Er ist resistent gegen Hitze und Feuer (Level 3) und funktioniert in einem Umgebungstemperaturbereich von -25°C bis +80°C.

Technische Details:
- Material: Kunststoff
- Farbe: schwarz
- gerader Hebel oder Rollen-Hebel, gefedert
- Betriebsspannung: 250V (AC) / 125V (DC)
- Bemessungsstrom: 5A bei 250V / 10A bei 125V
- Wechselschalter, 1-polig
- Schalter: 2 Positionen (Ein / Aus)
- Durchgangswiderstand: 30MOhm
- Isolationswiderstand: min. 500V (DC) / 100MOhm
- Laufzeit: ca. 10000 (Schaltzyklen)
- Schlussabschaltung: vollständige Trennung

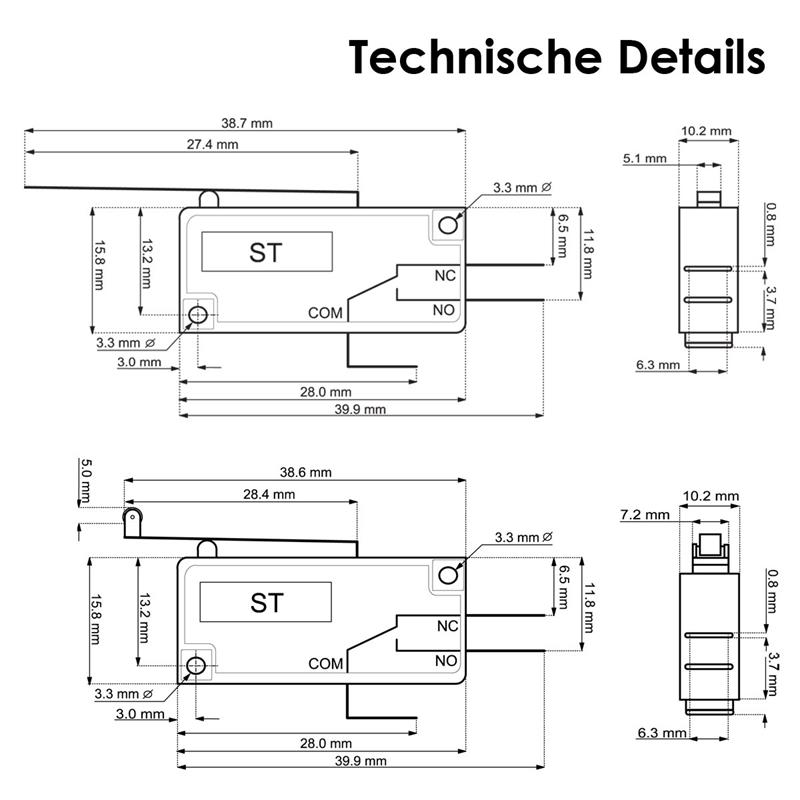

- Abmessungen: ca. 40x10x16mm (LxBxH, ohne Hebel und Anschluss)
- Durchmesser der Befestigungslöcher: ca. 3,3mm
- Länge des Schalthebels: ca. 1cm über dem Gehäuse
- Anschluss über 6,3mm Flachstecker
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Resistenz gegen Hitze und Feuer: Level 3
- Umgebungstemperatur: -25°C bis +80°C
- alle Angaben lt. Hersteller

Lieferumfang:

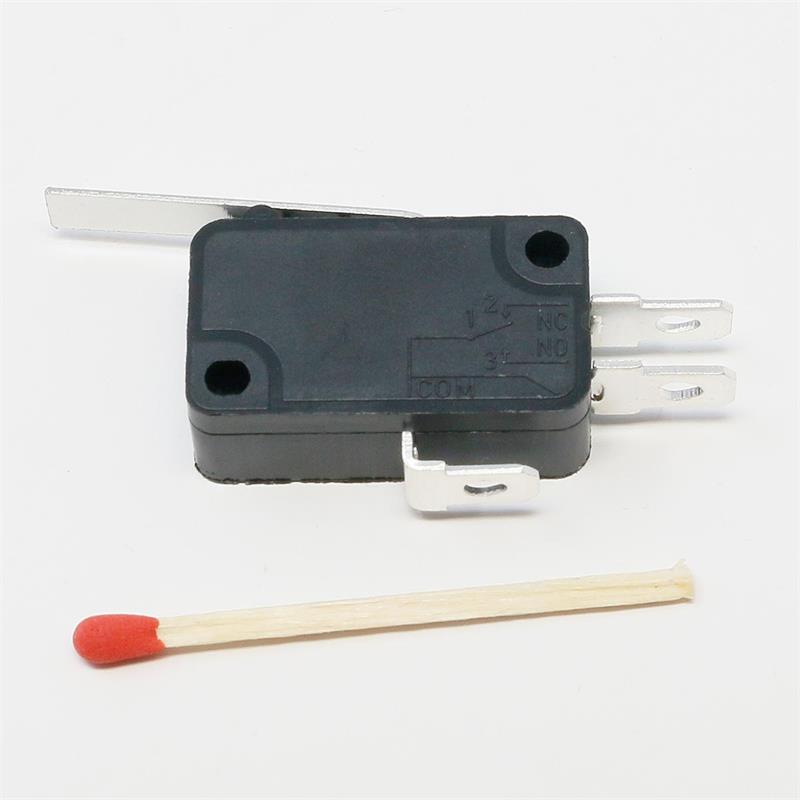

- 1x / 4x Mikroschalter 1-polig, gerader Hebel, max. 250V/10A oder

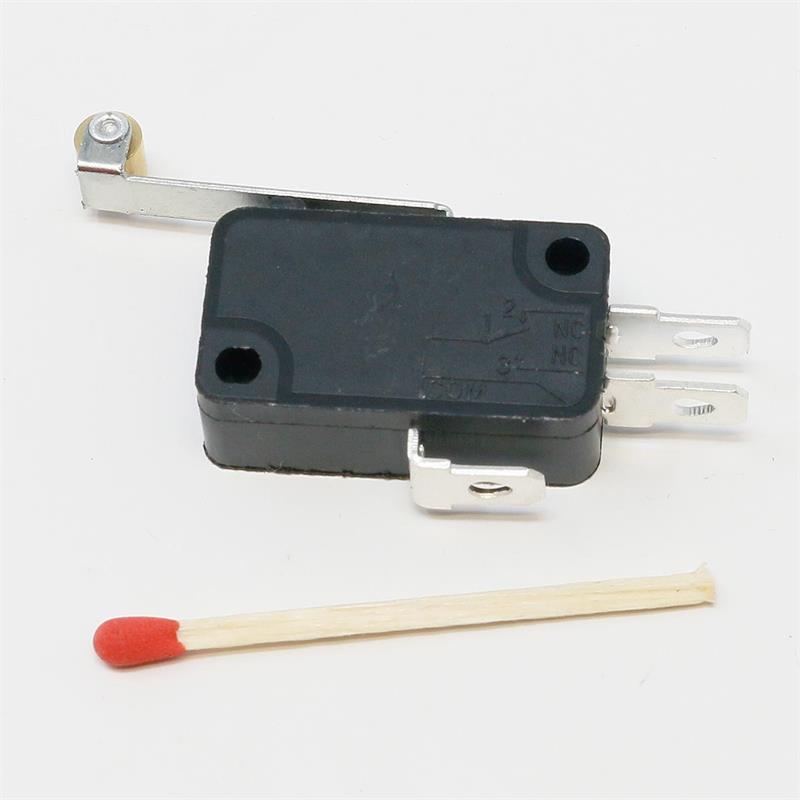

- 1x / 4x Mikroschalter 1-polig, Rollen-Hebel, max. 250V/10A
