Kabelbrücke, Drehstromschiene, Gabelschiene, Phasenschienen

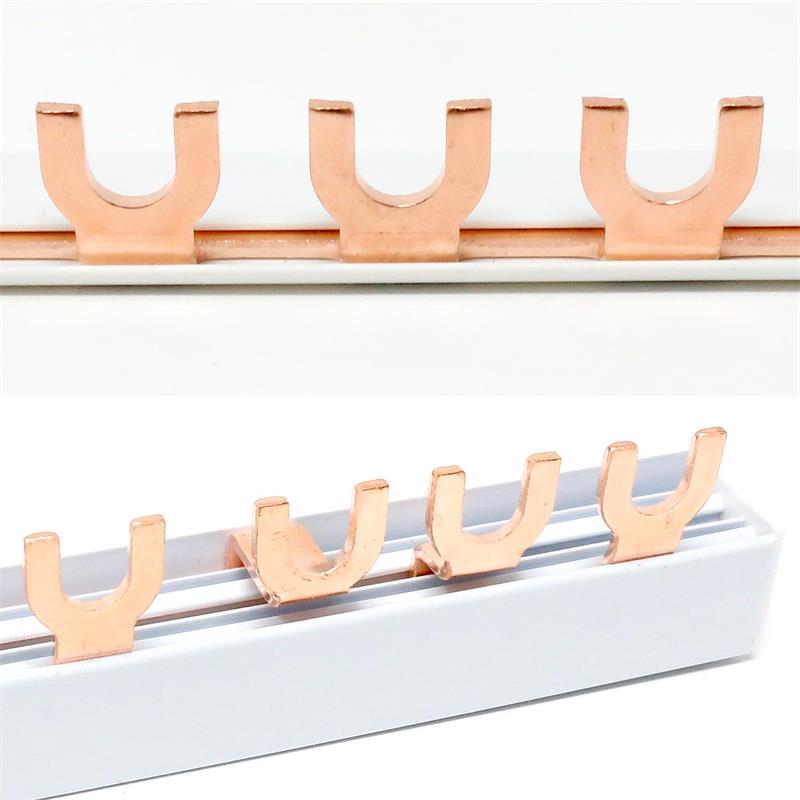

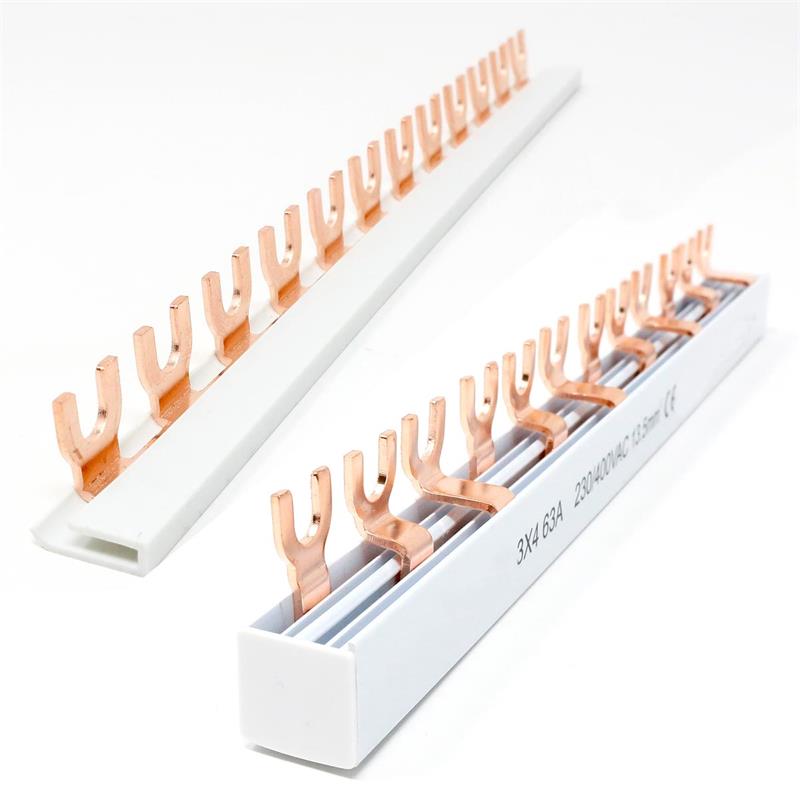

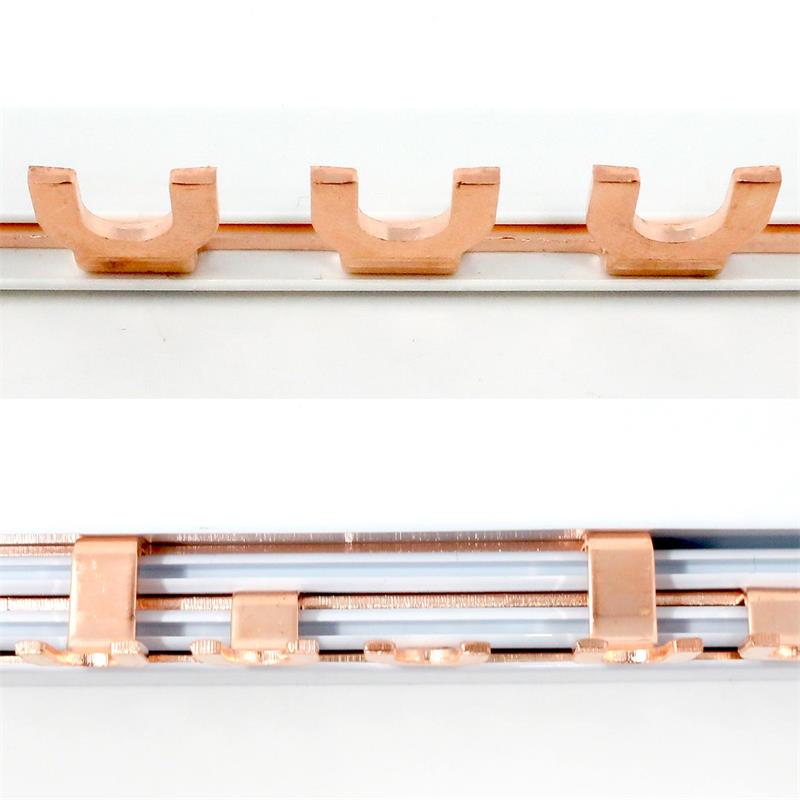

Die Sammelschiene in der Elektrotechnik dient als zentrale Leiterplatte zur Sammlung und Verteilung elektrischer Ströme. Hauptsächlich aus Kupfer gefertigt, gewährleistet sie eine effiziente Energieverteilung in Schaltanlagen und Verteilungssystemen. Eine spezielle Variante, die Gabel-Sammelschiene, ermöglicht durch ihre Gabelkontakte eine sichere Verbindung mit anderen elektrischen Komponenten. Ihr flexibles Design ermöglicht den direkten Anschluss von Schutzschaltern, Sicherungen und anderen Geräten, was sie besonders für Schaltschränke und industrielle Verteilungssysteme geeignet macht. Die Kombination aus leitfähigem Material und Gabelkontakt-Design sorgt für Zuverlässigkeit und Flexibilität bei der Installation und gewährleistet eine geordnete Stromverteilung.

Ein "12x1er Automat" besteht aus zwölf einzelnen Leitungsschutzschaltern, die jeweils einen eigenen Stromkreis absichern. Diese Anordnung ermöglicht eine individuelle Kontrolle und Absicherung von zwölf verschiedenen Bereichen oder Geräten im elektrischen System. Jeder Automat ist darauf ausgelegt, bei Überlastungen oder Kurzschlüssen den entsprechenden Stromkreis zu unterbrechen und somit die angeschlossenen Geräte zu schützen.

Ein "4x3er Automat" hingegen umfasst vier Leitungsschutzschalter, die jeweils für einen dreiphasigen Stromkreis ausgelegt sind. Jeder dieser Schutzschalter hat drei Pole, die die drei Phasen eines elektrischen Systems repräsentieren. Diese Anordnung bietet Schutz für vier verschiedene dreiphasige Stromkreise oder Geräte und ermöglicht eine effiziente Versorgung größerer Lasten. Die Schutzschalter koordinieren die Abschaltung aller drei Phasen bei Überlastungen oder Störungen.

Die Sammelschiene besteht aus Kupfer, während die Blende aus weißem Kunststoff gefertigt ist. Sie hat einen Gabel-Anschlusstyp, einen Bemessungsstrom von 63A und eine Bemessungsspannung von 230/400V AC. Der maximale Aderquerschnitt beträgt 13,5mm² und sie ist für Klemmschrauben der Größe M5-M6 geeignet.

Technische Details:
- Material Schiene: Kupfer
- Material Blende: Kunststoff
- Farbe Blende: weiß
- Typ, Anschlussart: Gabel
- Bemessungsstrom: 63A
- Bemessungsspannung: 230/400V AC
- Aderquerschnitt: max. 13,5mm²
- für Klemmschraube M5-M6
- alle Angaben laut Hersteller

Sammelschiene, 12x 1er Automat
- Anzahl der Module: 12
- Anzahl der Pole: 1
- Blendungsart: beidseitig offen, doppelseitig isoliert

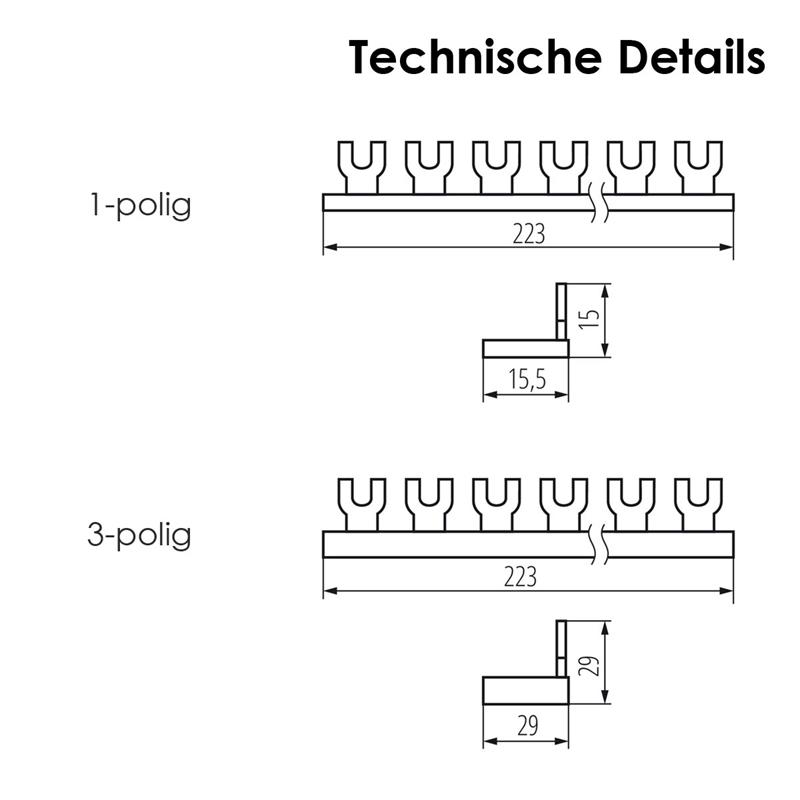

- Maße: ca. 223x15,5x15mm (LxBxH)
- Gewicht: ca. 50g

Sammelschiene, 4x 3er Automat
- Anzahl der Module: 4
- Anzahl der Pole: 3
- Blendungsart: geschlossen, doppelseitig isoliert
- Maße: ca. 223x29x29mm (LxBxH)
- Gewicht: ca. 116g

Lieferumfang:
- 1x Sammelschiene 1-polig, Gabel, 210mm, 12x 1er Automat oder
- 1x Sammelschiene 3-polig, Gabel, 210mm, 4x 3er Automat
