Installationsrelais für DIN-Schiene, Impulsrelais, Relaisschaltung

Installationsrelais mit Selbsthaltung sind spezielle Relais, die einen Impuls, beispielsweise durch einen Tastschalter, benötigen, um elektrische Schaltungen aufrechtzuerhalten, ohne eine konstante Stromversorgung zu erfordern. Diese Impulsrelais bewältigen Lasten von bis zu 16A und haben eine Nennspannung von 24V oder 230V. Sie sind vielseitig einsetzbar, insbesondere in Anwendungen, die auf zuverlässige und langlebige Schaltungen angewiesen sind, wie Beleuchtungs-, Heizungs- oder Lüftungsanlagen in Gebäuden. Der eingebaute Mechanismus sorgt dafür, dass das Relais nach dem Einschalten in seinem aktuellen Schaltzustand bleibt, selbst bei Stromausfällen oder anderen Störungen in der Stromversorgung. Diese Installationsrelais können auf einer 35-mm-DIN-Schiene montiert und sicher durch zwei Verriegelungen oben und unten fixiert werden. Die Anschlussdrähte werden in den Klemmen mithilfe von Universalschrauben installiert. Das Gehäuse besteht aus Kunststoff und benötigt eine Teilungseinheit Platz. Die Zustandsanzeige erfolgt über eine grüne LED für die Spannung (U ON) und eine blinkende grüne LED für die Zeitmessung (T). Eine gelbe LED zeigt den Zustand des Ausgangsrelais an (R ON/OFF). Der Anschluss erfolgt über Schraubklemmen mit einem maximalen Kabelquerschnitt von 2,5mm². Die Relais arbeiten in einem Temperaturbereich von -20°C bis +50°C und sind für eine Lagerfeuchtigkeit von unter 85% ausgelegt, wobei sie der Schutzklasse IP20 entsprechen. Im Lieferumfang enthalten ist entweder ein Installationsrelais mit Selbsthaltung für 24V AC/DC oder für 230V AC.

Technische Details:
- Gehäuse: Kunststoff
- Montage: DIN-Schiene TH-35
- Platzbedarf: 1 Teilungseinheit
- Kontaktmaterial: AgSnO2
- Nennspannung: 230V
- dauerhafte Strombelastbarkeit: 16A
- Schaltleistung: 1W - 4000W
- Kontaktstrom: minimal 10mA
- Schaltstrom: maximal 30A
- Schaltfrequenz: max. 600 cykli/h
- Durchgangswiderstand: = 100mOhm
- Schalthäufigkeit: > 0,5 x 10^5
- mechanische Beständigkeit (Zyklen): > 10^7

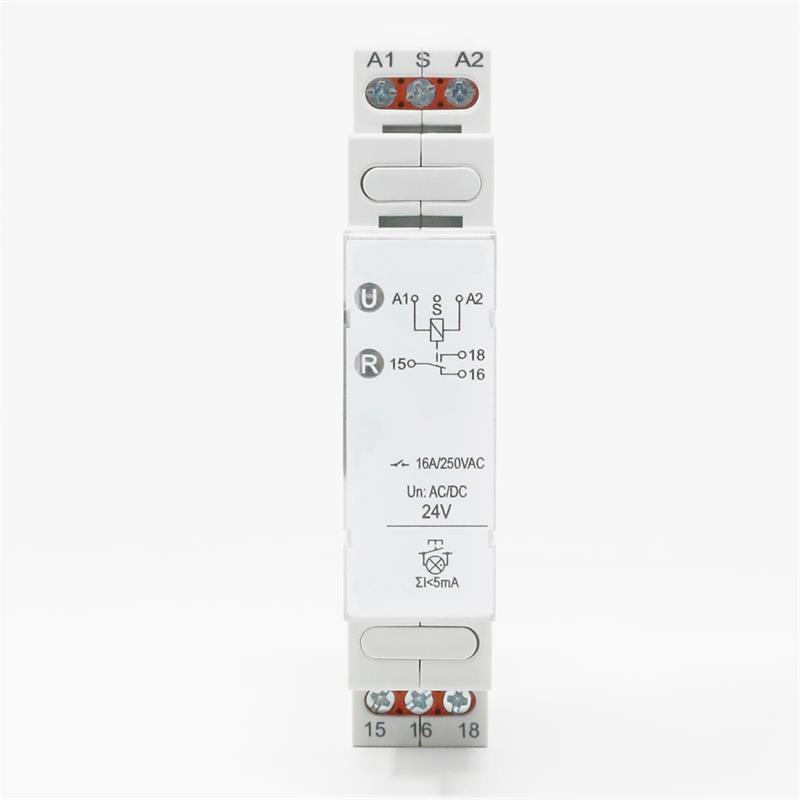

- grüne LED U ON - Zustandsanzeige für Spannung
- grüne LED U blinkend - Zeitabmessen T
- gelbe LED R ON/OFF - Zustand des Ausgangsrelais
- Anschluss über Schraubklemmen
- Querschnitt der Anschlusskabel: max. 2,5mm²

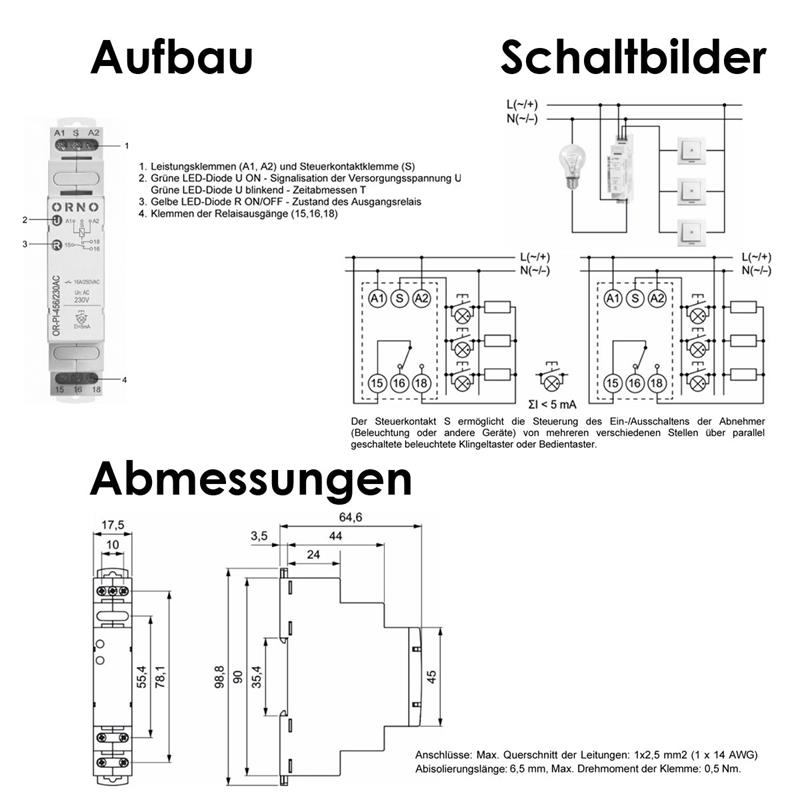

- Maße: ca. 64,6x17,5x90mm (HxBxT)
- Gewicht: ca. 65g
- Arbeitstemperatur: -20°C ... +50°C
- Lagerfeuchtigkeit: < 85%
- Schutzklasse: IP20
- alle Angaben lt. Hersteller

Installationsrelais, 24V AC/DC
- Nennlast Spule: 24V DC
- Nennlast Kontakte: max. 250V/16A

Installationsrelais, 230V AC
- Nennlast Spule: 230V AC
- Nennlast Kontakte: max. 250V/16A

Lieferumfang:
- 1x Installationsrelais mit Selbsthaltung, 24V AC/DC oder
- 1x Installationsrelais mit Selbsthaltung, 230V AC
