Energiemessgerät, Stromverbrauchszähler, Wechselstromzähler

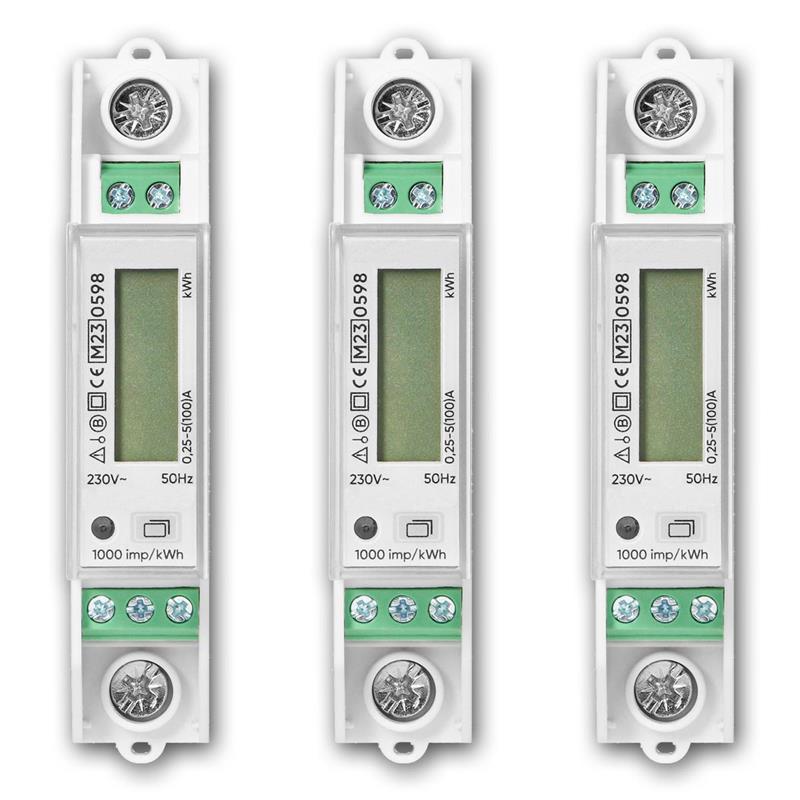

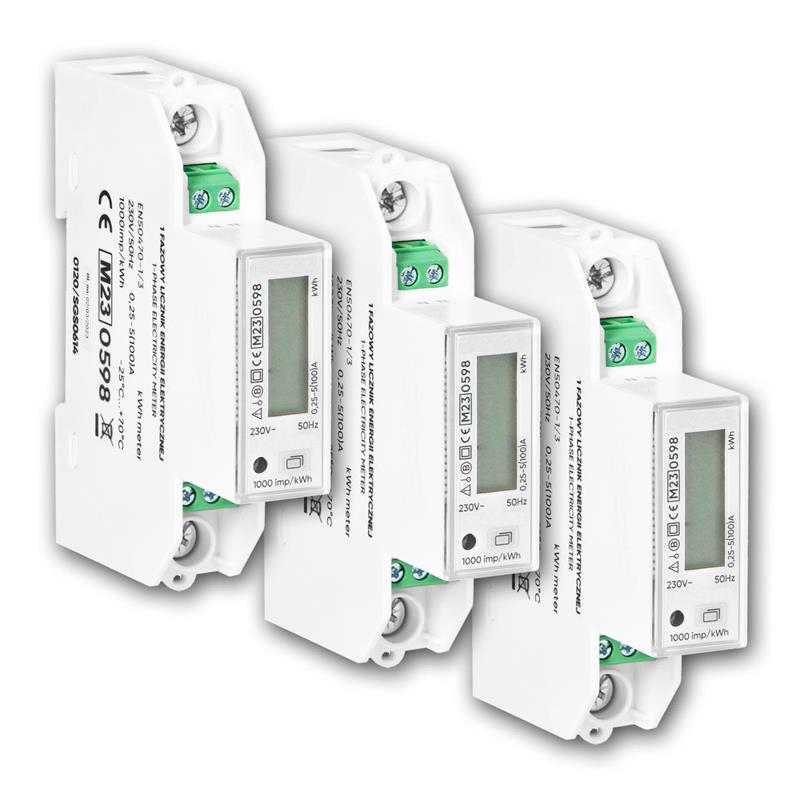

Der einphasige Stromzähler mit metrischer Anzeige (kWh) ist ein vielseitiges und präzises Gerät zur direkten Messung der Wirkleistung. Er wurde entwickelt, um den Energieverbrauch in elektrischen Systemen genau zu überwachen. Ausgestattet mit einem speziellen elektronischen Schaltkreis, der Impulse proportional zur verbrauchten Energie erzeugt, reagiert er auf den fließenden Strom und die angelegte Spannung. Diese Impulse werden dann in metrischen Einheiten auf einem LCD-Display (5+1) angezeigt, während eine blinkende LED den aktuellen Energieverbrauch signalisiert. Der Zähler kann einen Grundstrom von 5A bewältigen und unterstützt Ströme bis zu 100A, selbst bei niedrigen Stromstärken von 0,25A. Mit einer Pulsfrequenz von 1000 Impulsen pro kWh garantiert er hohe Genauigkeit. Das kompakte Design ermöglicht eine einfache Montage auf einer DIN-Schiene TH-35. Für zusätzliche Flexibilität bietet der Stromzähler Varianten mit einem RS-485-Anschluss, die eine Fernablesung der Verbrauchsdaten über ein kabelgebundenes Netzwerk erlauben. Dies erleichtert die zentrale Überwachung und Verwaltung des Energieverbrauchs. Der Mehrtarif-Stromzähler für eine Phase ermöglicht die Einstellung von bis zu vier unabhängigen Tarifen über den RS-485-Port, entsprechend den individuellen Bedürfnissen. Eine integrierte Lithiumbatterie sorgt dafür, dass die Echtzeituhr auch bei Stromausfällen genau bleibt und eine Abweichung von nur 0,5 Sekunden pro Tag aufweist. Der Stromzähler besteht aus robustem Kunststoff und wird auf einer DIN-Schiene TH-35 montiert, wobei er nur eine Teilungseinheit beansprucht. Er arbeitet bei einer Nennspannung von 230V AC und einer Frequenz von 50/60Hz, mit einem minimalen Anlaufstrom von etwa 0,001A und einem Mindeststrom von 0,25A. Der Basisstrom beträgt 5A, während der maximale Strom 100A erreicht. Neben der Messung von Wirk- und Blindleistung zeigt das LCD-Display auch Werte für Spannung, Strom, Scheinleistung und Frequenz an, unterstützt durch eine blaue Hintergrundbeleuchtung. Die Verbindung erfolgt über Schraubklemmen, die für Kabel bis zu 2,5mm² geeignet sind. Der Zähler misst 72x18x95mm (HxBxT) und arbeitet in einem Temperaturbereich von -25°C bis +70°C bei einer Lagerfeuchtigkeit von unter 95%. Er ist kompatibel mit erneuerbaren Energiequellen, zeigt die Stromrichtung an und bietet die Schutzklasse IP51.

Technische Details:
- Gehäuse: Kunststoff
- Montage: DIN-Schiene TH-35
- Platzbedarf: 1 Teilungseinheit
- Nennspannung: 230V AC, 50/60Hz
- Anlaufstrom: ca. 0,001A
- Mindeststrom: ca. 0,25A
- Basisstrom: ca. 5A
- Grenzstrom: ca. 100A
- Impulsfrequenz: 1000imp/kWh
- Messmodus: Wirk- und Blindleistung, verbrauchte und abgeleitete Leistung
- LCD-Anzeigen: Wirkenergie, Energiezufuhr, Blindenergie, Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Frequenz
- blaue Hinterleuchtung
- Anschluss über Schraubklemmen
- Querschnitt der Anschlusskabel: max. 2,5mm²
- Maße: ca. 72x18x95mm (HxBxT)
- Arbeitstemperatur: -25°C ... +70°C
- Lagerfeuchtigkeit: < 95%
- kompatibel mit erneuerbaren Energiequellen
- Signalisierung der Stromrichtung
- Schutzklasse: IP51
- alle Angaben lt. Hersteller

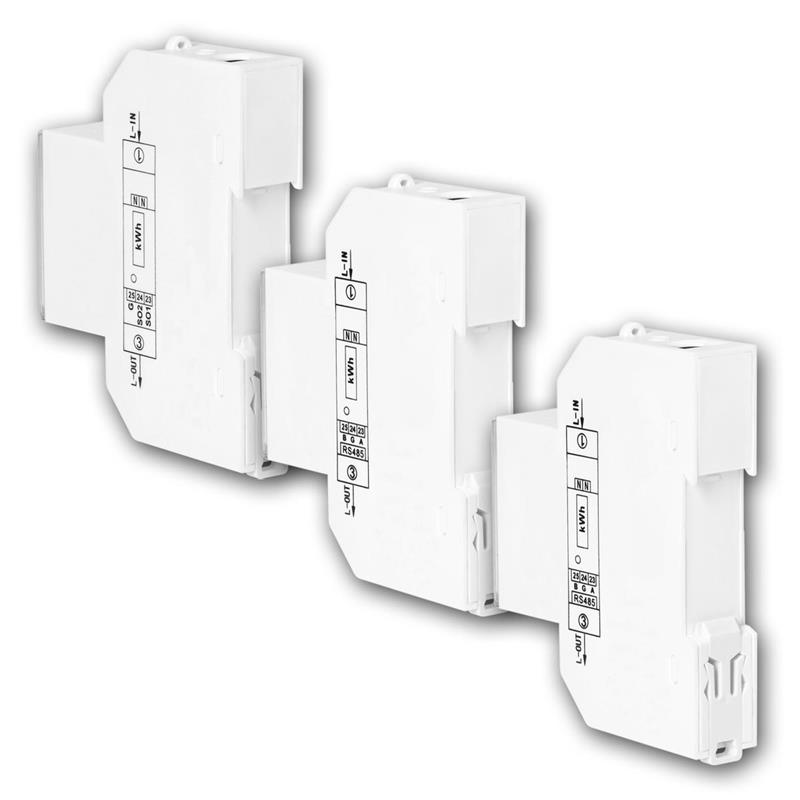

1-Phasen-Stromzähler, 100A, MID, RS-485
- Lithiumbatterie für die Echtzeituhr
- RS-485-Anschluss für Fernablesung über ein kabelgebundenes Netz

1-Phasen-Stromzähler, 100A, MID, RS-485, Mehrtarif
- Lithiumbatterie für die Echtzeituhr
- RS-485-Anschluss für Fernablesung über ein kabelgebundenes Netz
- 4 unabhängige Tarife (Mehrtarif), es lassen sich verschiedene Zeiten über den RS-485-Anschluss einstellen

Lieferumfang:
- 1x 1-Phasen-Stromzähler, 100A, MID, DIN-Schiene oder
- 1x 1-Phasen-Stromzähler, 100A, MID, RS-485, DIN-Schiene oder
- 1x 1-Phasen-Stromzähler, 100A, MID, RS-485, Mehrtarif
