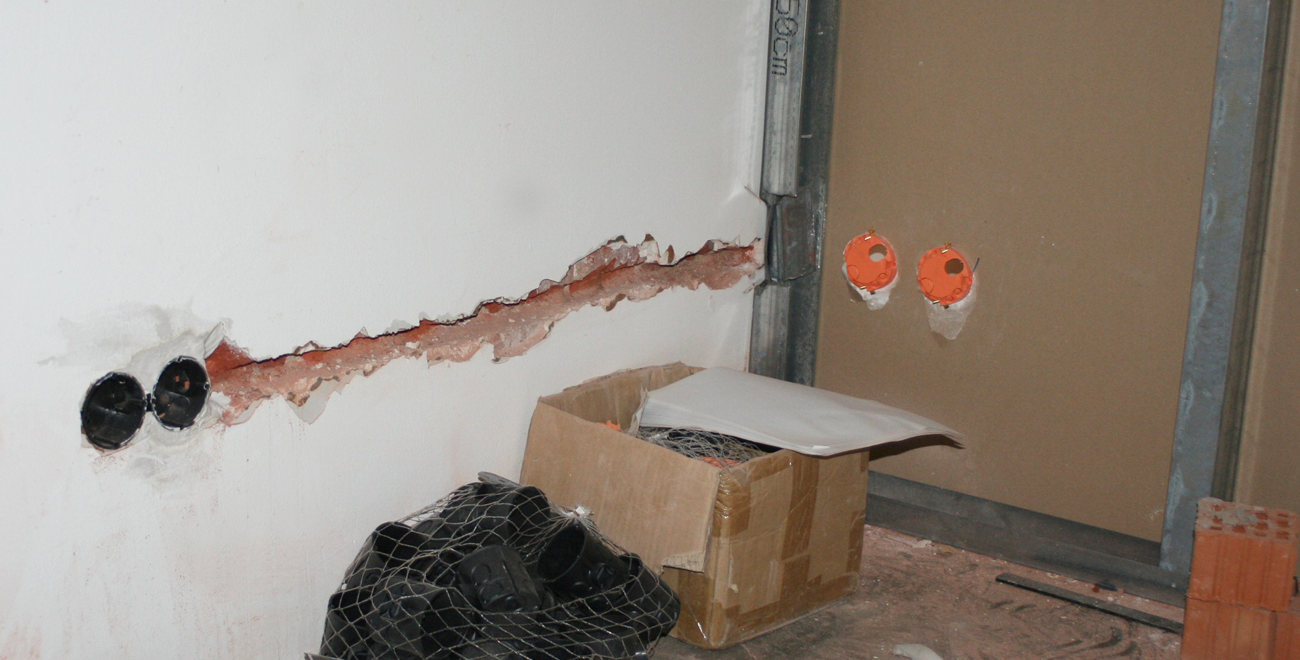

Schalterdosen sind wichtige Komponenten in der Elektroinstallation, die dazu dienen, Schalter, Steckdosen und andere elektrische Verbindungen sicher und ordentlich in Wänden oder Decken zu verbergen. Es gibt verschiedene Arten von Schalterdosen, je nach Verwendungszweck, Installation und den örtlichen Vorschriften.

Gängige Sorten von Schalterdosen

Unterputzdosen: Diese Schalterdosen werden in die Wand oder Decke eingelassen und sind so gestaltet, dass sie bündig mit der Oberfläche abschließen. Unterputzdosen werden oft in Wohn- und Gewerbegebäuden verwendet, um Schalter und Steckdosen zu installieren, ohne dass Kabel und Verbindungen sichtbar sind.

Hohlwanddosen: Diese Dosen sind speziell für Installationen in Trockenbauwänden (Gipskartonwänden) konzipiert. Sie sind flach und haben Klammern, die sich hinter der Wand ausdehnen, um die Dose sicher zu befestigen.

Sonderform Hohlwanddosen: Winddichte Hohlwanddosen sind spezielle Dosen, die in Wänden eingebaut werden, um die Luftdichtigkeit zu gewährleisten. Sie verhindern das Eindringen von Luft durch die Öffnungen und erhalten die Wandoberfläche intakt. Dies hilft, die Energieeffizienz und Isolierung im Gebäude zu verbessern, da unerwünschte Luftströmungen und Wärmeverlust vermieden werden. Bei der Installation sollten sie gut abgedichtet werden, zum Beispiel mit Dichtungsmaterialien und -ringen.

Aufputzdosen: Im Gegensatz zu Unterputzdosen werden Aufputz Dosen direkt auf der Wand oder Decke angebracht. Sie sind oft aus Metall oder Kunststoff gefertigt und werden in Räumen verwendet, in denen eine Verdeckung in der Wand nicht erforderlich ist oder schwer zu erreichen ist.

Feuchtraumdosen: Diese Dosen sind speziell für den Einsatz in feuchten Umgebungen wie Badezimmern, Küchen oder Außenbereichen konzipiert. Sie sind oft mit Dichtungen und speziellen Abdeckungen ausgestattet, um Feuchtigkeit und Wasser fernzuhalten.

Abzweigdosen: Abzweigdosen werden verwendet, um elektrische Verbindungen in einem Stromkreis zu verteilen oder abzuzweigen. Sie sind oft größer als normale Schalterdosen und bieten Platz für mehrere Kabel und Verbindungen.

Doppeldosen: Diese Dosen haben zwei separate Öffnungen, in denen Schalter oder Steckdosen installiert werden können. Sie werden oft in Räumen verwendet, in denen mehrere elektrische Vorrichtungen benötigt werden.

Die Wahl der richtigen Schalterdose hängt von verschiedenen Faktoren ab, einschließlich des Verwendungszwecks, der Art der Wand oder Decke, in die sie installiert werden soll, und der örtlichen Elektroinstallationsspezifikationen. Es ist wichtig, die entsprechenden Vorschriften und Sicherheitsrichtlinien zu beachten, um eine sichere und ordnungsgemäße Installation zu gewährleisten.

Installation von Schalterdosen

Korrekte Positionierung: Zunächst müssen Sie die richtige Position für die Hohlwanddose in der Trockenbauwand festlegen. Dies sollte in Absprache mit den elektrischen Anforderungen und den örtlichen Bauvorschriften erfolgen.

Ausschneiden des Lochs: Mit einem Lochsägen oder einem geeigneten Werkzeug schneiden Sie ein Loch in die Wand, das der Größe der Hohlwanddose entspricht. Achten Sie darauf, dass das Loch sauber und präzise geschnitten ist.

Befestigung der Dose: Die Hohlwanddose wird dann in das Loch gesteckt und mithilfe der integrierten Klammern oder Schrauben an der Wand befestigt. Stellen Sie sicher, dass die Dose sicher und stabil sitzt. Kabelverlegung: Die elektrischen Kabel werden durch die Öffnungen in der Hohlwanddose geführt und entsprechend den geltenden Vorschriften angeschlossen.

Abdeckung anbringen: Zum Abschluss wird eine passende Abdeckung auf die Hohlwanddose montiert, um die elektrischen Anschlüsse zu schützen und eine ästhetische Oberfläche zu schaffen.

Unterschied zwischen Hohlwanddosen und Unterputzdosen

Hohlwanddosen und Unterputzdosen sind zwei verschiedene Arten von Installationsdosen, die in der Elektroinstallation verwendet werden, um Schalter, Steckdosen und andere elektrische Anschlüsse sicher und ordnungsgemäß zu montieren

Verwendungszweck

Hohlwanddosen: Hohlwanddosen werden in Trockenbauwänden oder anderen nicht massiven Wänden, wie Gipskarton- oder Rigipsplatten, installiert. Sie sind speziell für diese Art von Wänden ausgelegt und bieten eine sichere Befestigung für elektrische Komponenten in solchen Oberflächen.

Unterputzdosen: Unterputzdosen hingegen werden in massiven Wänden, wie Ziegel, Beton oder Holz, montiert. Sie dienen dazu, Schalter, Steckdosen und andere elektrische Anschlüsse in die Wand zu integrieren, ohne dass sie aus der Oberfläche herausragen.

Bauart

Hohlwanddosen: Hohlwanddosen sind flache, in der Regel rechteckige Gehäuse, die so konstruiert sind, dass sie in die Hohlräume der Trockenbauwand passen. Sie haben gewöhnlich Klappflügel oder Laschen, die sich hinter der Wand öffnen und die Dose in Position halten.

Unterputzdosen: Unterputzdosen sind in der Regel tiefer und robuster als Hohlwanddosen. Sie werden in die Wand eingelassen und bilden eine bündige Oberfläche, die mit der Wand abschließt. Dies ermöglicht die Installation von Schaltern und Steckdosen auf oder in der Wand.

Montagemethode

Hohlwanddosen: Hohlwanddosen werden normalerweise mit speziellen Befestigungsmitteln wie Hohlraumdübeln oder Flügelmuttern an der Trockenbauwand befestigt. Sie können direkt in die Wand eingedreht oder eingeklickt werden.

Unterputzdosen: Unterputzdosen werden in die Wand eingemauert, verschraubt oder anderweitig in die Wandstruktur integriert, so dass sie fest und sicher verankert sind.

Anwendungsbereich

Hohlwanddosen: eignen sich am besten für den Einsatz in Innenräumen und in Trockenbauwänden. Sie werden oft in Wohnungen und Büros verwendet.

Unterputzdosen: sind vielseitiger und werden in einer breiteren Palette von Anwendungen eingesetzt, einschließlich Innen- und Außeninstallationen. Sie sind langlebiger und bieten eine stabilere Basis, um schwere Lasten wie Leuchten oder Geräte zu tragen.

Empfehlungen für die Einbauhöhen von Installationsdosen

Vorschriften und Empfehlungen für die Einbauhöhen von elektrischen Schaltern, Steckdosen und anderen elektrischen Vorrichtungen sind in vielen Ländern in Bauvorschriften und Normen festgelegt, um die elektrische Sicherheit zu gewährleisten und die Benutzerfreundlichkeit sicherzustellen. Es ist wichtig, diese Vorschriften zu beachten, um Fehler bei der Installation zu vermeiden und sicherzustellen, dass die elektrischen Anlagen den Normen entsprechen.

Im Folgenden finden Sie allgemeine Richtwerte für Einbauhöhen von Schaltern und Steckdosen in Innenräumen. Bitte berücksichtigen Sie, dass es sich hierbei nur um allgemeine Empfehlungen handelt, da die Installationshöhen je nach individuellen Anforderungen variieren können.

Schalter für Beleuchtung

• Wohnräume: Normalerweise etwa 105 bis 120 cm über dem Boden.
• Flure und Durchgangsbereiche: Etwa 90 bis 110 cm über dem Boden.

Steckdosen

• Wohnräume: In der Regel zwischen 30 und 40 cm über dem Boden.
• Küchen und Arbeitsbereiche: Steckdosen für Arbeitsflächen sollten in der Nähe der Arbeitsplatte platziert werden, typischerweise etwa 10 bis 20 cm über der Arbeitsplatte.
• Badezimmer: Etwa 120 bis 130 cm über dem Boden.
• spezielle Anwendungen (z. B. für Elektroherde oder Klimaanlagen) können unterschiedliche Einbauhöhen gelten.

TV- und Telekommunikationsanschlüsse

• In der Regel zwischen 30 und 40 cm über dem Boden oder in Augenhöhe, um eine bequeme Nutzung zu ermöglichen.

Es ist von größter Wichtigkeit sicherzustellen, dass elektrische Schalter und Steckdosen nicht in unmittelbarer Nähe von Wasserquellen platziert werden oder in Bereichen, in denen sie unbeabsichtigt beschädigt werden könnten. Es ist empfehlenswert, vor der Installation die örtlichen Bauvorschriften und Elektroinstallationsnormen zu überprüfen oder einen qualifizierten Elektriker hinzuzuziehen, um sicherzustellen, dass die Einbauhöhen den örtlichen Anforderungen entsprechen und die elektrische Sicherheit gewährleistet ist.

Putzdeckel oder Abdeckung für Schalterdosen

Ein "Putzdeckel" ist ein Begriff, der in der Elektroinstallation verwendet wird. Er bezieht sich auf eine Abdeckung oder einen Schutz für elektrische Dosen, die in Wänden oder Decken eingebaut sind. Die Hauptfunktion eines Putzdeckels besteht darin, die elektrischen Anschlüsse in einer Dose vor Staub, Schmutz und mechanischen Einflüssen zu schützen.

Informationen und Funktionen von Putzdeckeln

Schutz vor Verschmutzung: Ein Putzdeckel schützt die elektrischen Anschlüsse in der Dose vor dem Eindringen von Staub, Schmutz und anderen Verunreinigungen. Dies ist wichtig, um die elektrische Sicherheit und die langfristige Zuverlässigkeit der Installation zu gewährleisten.

Mechanischer Schutz: Putzdeckel bieten auch einen gewissen mechanischen Schutz für die in der Dose befindlichen Kabel und Verbindungen. Sie verhindern, dass Gegenstände oder Personen unbeabsichtigt in die Dose greifen oder die Kabel beschädigen.

Ästhetisches Erscheinungsbild: Putzdeckel tragen dazu bei, dass die elektrische Installation ästhetisch ansprechend und unauffällig in die Umgebung integriert ist. Sie können in verschiedenen Ausführungen erhältlich sein, um zur Wand- oder Deckenoberfläche zu passen.

Zugänglichkeit: Obwohl Putzdeckel die Anschlüsse in der Dose schützen, müssen sie dennoch leicht zu entfernen sein, wenn Wartungs- oder Reparaturarbeiten erforderlich sind. In der Regel sind Putzdeckel so konzipiert, dass sie ohne großen Aufwand abgenommen werden können, um Zugang zur Verdrahtung zu ermöglichen.

Materialien und Ausführungen: Putzdeckel sind in verschiedenen Materialien erhältlich, darunter Kunststoff, Metall oder auch andere Materialien, je nach den Anforderungen und den ästhetischen Vorlieben. Sie können in verschiedenen Formen und Größen kommen, um unterschiedlichen Dosenarten gerecht zu werden.
